Feichun Cable PROTOLON XPRT-LWL 6/10кВ: Революционное решение для портовых кранов и судостроительного оборудования

В современной промышленности, особенно в портовой инфраструктуре и судостроении, качество и надежность силовых кабелей играют решающую роль. Ошибки и простои могут стоить миллионы рублей. В этой статье мы рассмотрим передовое решение от компании Feichun Cable — кабель PROTOLON XPRT-LWL, который сочетает в себе передачу электроэнергии среднего напряжения и оптоволоконную связь.

Что такое PROTOLON XPRT-LWL и для чего он используется?

Feichun Cable PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10кВ — это высокотехнологичный гибкий кабель для передачи электроэнергии и данных, разработанный специально для работы в условиях экстремальных механических нагрузок. Он предназначен для:

• Контейнерных и портовых кранов

• Систем погрузки-разгрузки материалов

• Тяжелого промышленного оборудования с кабельными барабанами

• Автоматизированных систем судостроительных верфей

• Горнодобывающей техники и туннелепроходческих комплексов

Основное преимущество данного кабеля заключается в его способности выдерживать высокие скорости перемещения, динамические растягивающие нагрузки, скручивающие напряжения и постоянные изменения направления в различных плоскостях, обеспечивая при этом надежную работу в самых требовательных промышленных условиях.

Ключевые технические характеристики

Электрические параметры:

• Номинальное напряжение: 6/10 кВ (U₀/U)

• Испытательное напряжение: 17 кВ

• Максимальная температура проводника: 90°C (в нормальном режиме), 250°C (при коротком замыкании)

Механические характеристики:

• Допустимое скручивание: ±25°/м

• Скорость перемещения: без ограничений для стандартной работы портальных кранов; для скоростей выше 240 м/мин рекомендуется консультация с производителем

• Минимальный радиус изгиба:

  • При стационарной установке: 6×D (где D — диаметр кабеля)

  • При гибком использовании: 10×D

  • При S-образных изменениях направления: 20×D

Инновационная конструкция и материалы

Кабель PROTOLON XPRT-LWL имеет уникальную конструкцию, которая обеспечивает его исключительную надежность:

Проводники и изоляция:

• Проводники: тонкожильная луженая медь (класс FS) для повышенной гибкости и проводимости

• Изоляция жил: резина EPR (PROTOLON HS, специальный состав > 3GI3)

• Полупроводящие слои:

  • Внутренний слой: полупроводящая EPR резина

  • Внешний слой: полупроводящий NBR с легким снятием

Оболочка и усиление:

• Внутренняя оболочка: полихлоропреновая (PCP) резина (PROTOFIRM, специальный многослойный EPR/CR)

• Внешняя оболочка: полихлоропреновая (PCP) резина (PROTOFIRM, специальный состав > 5GM5)

• Усиление: полиэстеровая оплетка для повышения механической прочности

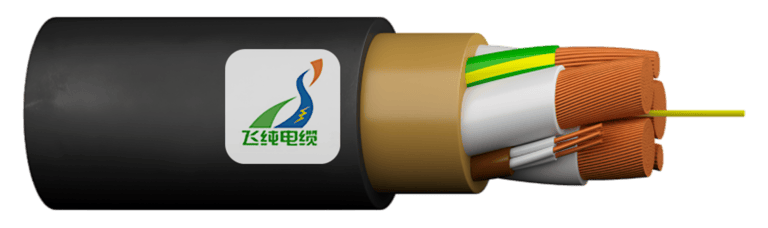

Конструкция кабеля:

Трехжильная конструкция с разделенными заземляющими проводниками и интегрированными оптоволоконными элементами, поддерживаемыми центральной несущей структурой.

Оптоволоконные характеристики: передача данных на высоком уровне

Одной из главных особенностей кабеля Feichun Cable PROTOLON XPRT-LWL является наличие интегрированных оптоволоконных элементов, обеспечивающих бесперебойную передачу данных.

Типы оптоволокна:

• G62.5/125 мкм многомодовое градиентное

• G50/125 мкм многомодовое градиентное

• E9/125 мкм одномодовое градиентное

Физические параметры оптоволокна:

• Диаметр оболочки: 125 мкм

• Диаметр волокна: 250 мкм

Уровни затухания:

• 850 нм: <3.3 дБ/км (G62.5), <2.8 дБ/км (G50)

• 1310 нм: <0.9 дБ/км (G62.5), <0.8 дБ/км (G50), <0.4 дБ/км (E9)

• 1550 нм: <0.3 дБ/км (E9)

Пропускная способность:

• 850 нм: >400 МГц (G62.5, G50)

• 1310 нм: >600 МГц (G62.5), >1200 МГц (G50)

Преимущества использования PROTOLON XPRT-LWL в портовых и судостроительных работах

1. Двойная функциональность

Кабель обеспечивает как передачу электроэнергии, так и передачу данных через интегрированные оптоволоконные элементы, что позволяет значительно снизить затраты на инфраструктуру и увеличить надежность системы в целом.

2. Повышенная механическая прочность

Специально разработан для противостояния скручивающим нагрузкам, трению о ролики и экстремальным условиям намотки на барабан, что особенно важно при эксплуатации портовых кранов и судостроительного оборудования.

3. Усиленная долговечность

Использование полиэстеровой оплетки для увеличения прочности на разрыв и продления срока службы кабеля в условиях интенсивной эксплуатации.

4. Оптимизированные электрические характеристики

Применение полупроводящей EPR изоляции, луженых медных проводников и высокоустойчивой оболочки для поддержания безопасности и эффективности работы.

5. Исключительная устойчивость к внешним факторам

Кабель устойчив к воздействию масел, УФ-излучения, озона и морской воды, что делает его идеальным для суровых промышленных условий портов и верфей.

6. Совместимость с высокоскоростными системами

Способен поддерживать скорости перемещения свыше 240 м/мин, что обеспечивает высокую производительность портовых и верфенных операций.

Соответствие международным стандартам и нормам

Будучи глобально признанным брендом, Feichun Cable обеспечивает соответствие всей своей продукции строгим международным требованиям по безопасности, электрическим и механическим характеристикам:

• DIN VDE 0250-813 — конструкция кабеля

• DIN EN 60228 / IEC 60228 / VDE 0295 — требования к проводникам

• DIN VDE 0298-4 — руководство по установке

• DIN EN 60811-404 / IEC 60811-404 — устойчивость к изгибу, скручиванию и трению о ролики

• ГОСТ-Р/-К/-Б — сертификация пожарной безопасности Российской Федерации

• Огнестойкость: EN/IEC 60332-1-2

Устойчивость к воздействию окружающей среды:

• Устойчивость к маслам: Да

• Устойчивость к озону: Да

• Устойчивость к УФ-излучению: Да

• Устойчивость к морской воде: Да

Применение в портовой инфраструктуре и судостроении

Кабель Feichun Cable PROTOLON XPRT-LWL особенно эффективен в следующих областях:

1. Автоматизированные контейнерные краны

Интеграция силового питания и оптоволоконной связи делает этот кабель идеальным для современных автоматизированных контейнерных терминалов, где необходима высокая скорость работы и надежная передача данных для систем управления.

2. Судостроительные верфи

В судостроении кабель используется для питания и контроля крановых систем, автоматизированного сварочного оборудования и других мобильных установок, требующих как электропитания, так и передачи команд управления.

3. Сухие доки и ремонтные работы

Устойчивость к морской воде, маслам и УФ-излучению делает этот кабель оптимальным выбором для оборудования, работающего в сухих доках и при проведении ремонтных работ на судах.

4. Системы с кабельными барабанами

Благодаря способности противостоять многократным изгибам, скручиванию и трению, кабель идеально подходит для использования в системах с кабельными барабанами, обеспечивая длительный срок службы без потери качества передачи электроэнергии и данных.

Часто задаваемые вопросы

1. Какова максимальная скорость перемещения кабеля в системах с кабельными барабанами?

Кабель Feichun Cable PROTOLON XPRT-LWL может работать без ограничений для стандартных портальных кранов. Однако для скоростей выше 240 м/мин рекомендуется консультация с производителем.

2. Как кабель справляется с скручивающими нагрузками?

Этот кабель рассчитан на скручивающие нагрузки ±25°/м, что обеспечивает превосходную долговечность при использовании на кабельных барабанах, которые широко применяются в портах и на верфях.

3. Как обслуживать кабель для обеспечения длительного срока службы?

Рекомендуется проводить:

• Регулярный осмотр на предмет износа оболочки

• Мониторинг кручения в системах с кабельными барабанами

• Проверку работоспособности оптоволоконных линий для надежной передачи данных

4. Можно ли отремонтировать кабель в случае повреждения?

Хотя ремонт возможен, рекомендуется заменять поврежденные участки для поддержания оптимальных электрических характеристик и характеристик передачи данных.

Заключение

Feichun Cable PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10кВ представляет собой передовое решение для портовой инфраструктуры и судостроительной промышленности, сочетающее надежную передачу электроэнергии среднего напряжения с высокоскоростной передачей данных через оптоволокно. Благодаря высокой механической прочности, устойчивости к внешним воздействиям и соответствию международным стандартам, этот кабель обеспечивает бесперебойную работу критически важного оборудования в самых суровых условиях эксплуатации.

Выбирая кабель Feichun Cable PROTOLON XPRT-LWL для своих проектов, компании в странах СНГ получают не только высококачественное изделие, но и решение, которое значительно повышает эффективность работы и снижает эксплуатационные расходы за счет длительного срока службы и минимизации простоев оборудования.

Данная статья основана на технической документации Feichun Cable PROTOLON XPRT-LWL 6/10кВ. Перед приобретением и установкой кабеля рекомендуется проконсультироваться с авторизованными дистрибьюторами для получения дополнительной информации и технической поддержки.
