FeMining КГЭТУКШм: Гибкий силовой кабель для высоких напряжений

В мире горнодобывающей промышленности надежность электроснабжения оборудования - вопрос не только эффективности, но и безопасности. Работа в сложных подземных условиях требует особых решений, и именно здесь на сцену выходит FeMining КГЭТУКШм - инновационный силовой гибкий экранированный кабель, разработанный специально для эксплуатации в самых суровых условиях. Я часто сталкивался с вопросами о выборе кабельной продукции для горнодобывающих предприятий, и могу с уверенностью сказать, что этот кабель представляет собой оптимальное сочетание надежности, безопасности и эксплуатационных характеристик.

Назначение и область применения

FeMining КГЭТУКШм предназначен для присоединения передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока 1,14; 3,3 и 6 кВ частоты до 50 Гц на основных и до 220 В на вспомогательных жилах.

Кабель разработан с учетом специфики горнодобывающей отрасли, где оборудование постоянно перемещается, подвергается механическим нагрузкам и работает в условиях повышенной влажности и запыленности. Вы наверняка согласитесь, что в таких экстремальных условиях обычные кабели просто не выдерживают испытания временем.

Стоит отметить, что конструкция кабеля защищена патентом на полезную модель АО «НИКИ г. Томск» № 178217 «Силовой гибкий экранированный кабель», что подтверждает его инновационный характер и уникальные технические решения.

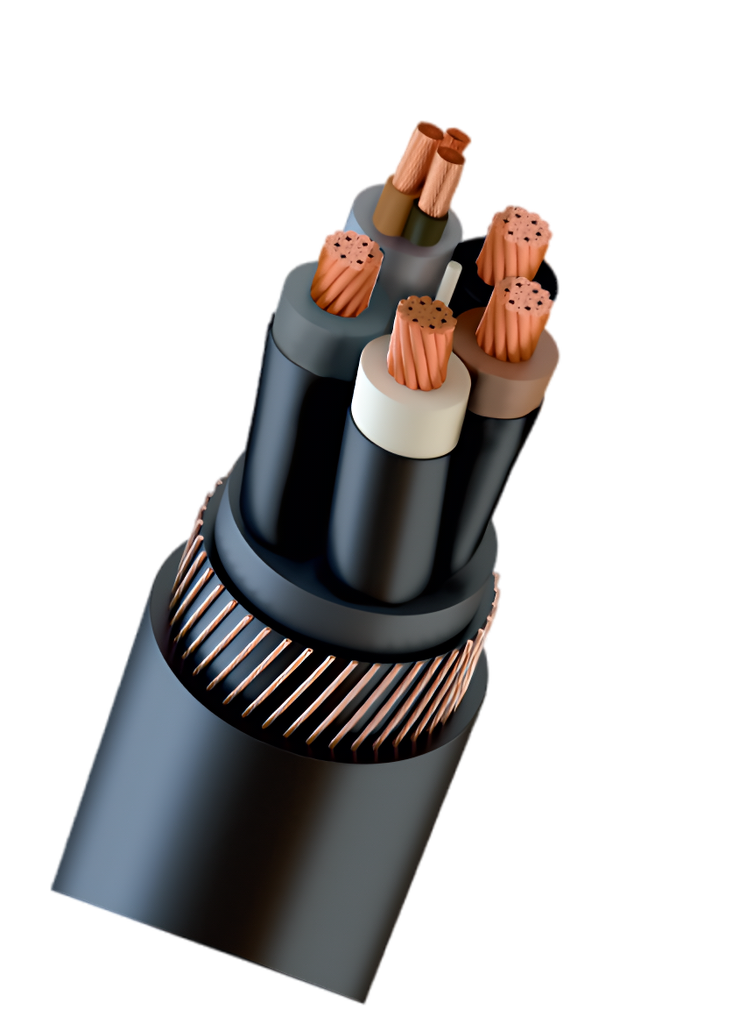

Конструктивные особенности

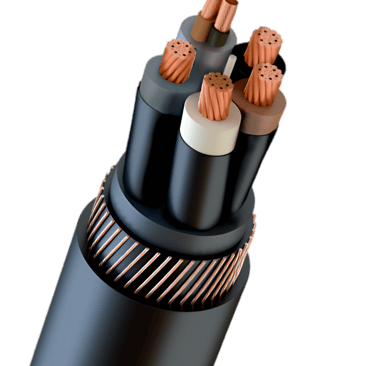

Уникальность кабеля FeMining КГЭТУКШм заключается в его многослойной конструкции, где каждый элемент выполняет свою специфическую функцию:

1. Токопроводящая жила — медная многопроволочная, 5 класса гибкости по ГОСТ 22483. Это сердце кабеля, обеспечивающее отличную проводимость и гибкость даже при многократных изгибах.

2. Вспомогательные жилы — не просто медные проводники, а настоящие инженерные решения, армированные оплеткой из стальных проволок для повышенной прочности.

3. Изоляция основных и вспомогательных жил — выполнена из теплостойкой резины на основе этиленпропиленового каучука, что обеспечивает стабильность электрических характеристик при высоких температурах.

4. Экран основных жил — отделяющаяся электропроводящая резина, которая обеспечивает равномерное распределение электрического поля и защиту персонала.

5. Жила заземления — медная, расщепленная и обмотанная по изоляции вспомогательных жил, что повышает безопасность эксплуатации.

6. Комбинированные элементы из вспомогательной жилы и жилы заземления — расположены в промежутках между основными жилами, что оптимизирует конструкцию кабеля.

7. Внутренняя оболочка — маслостойкая резина, не распространяющая горение, обеспечивающая дополнительную защиту внутренних элементов.

8. Броня/заземление — инженерное решение в виде повива из стренг, скрученных из медных и стальных проволок, завулканизированных между внутренней и наружной оболочками.

9. Наружная оболочка — маслостойкая резина, не распространяющая горение, с повышенной стойкостью к истираемости и раздиру — настоящий защитный панцирь кабеля.

Должен заметить, что такая сложная многослойная конструкция не случайна — каждый элемент здесь играет свою роль в обеспечении надежной работы кабеля в экстремальных условиях шахт и рудников.

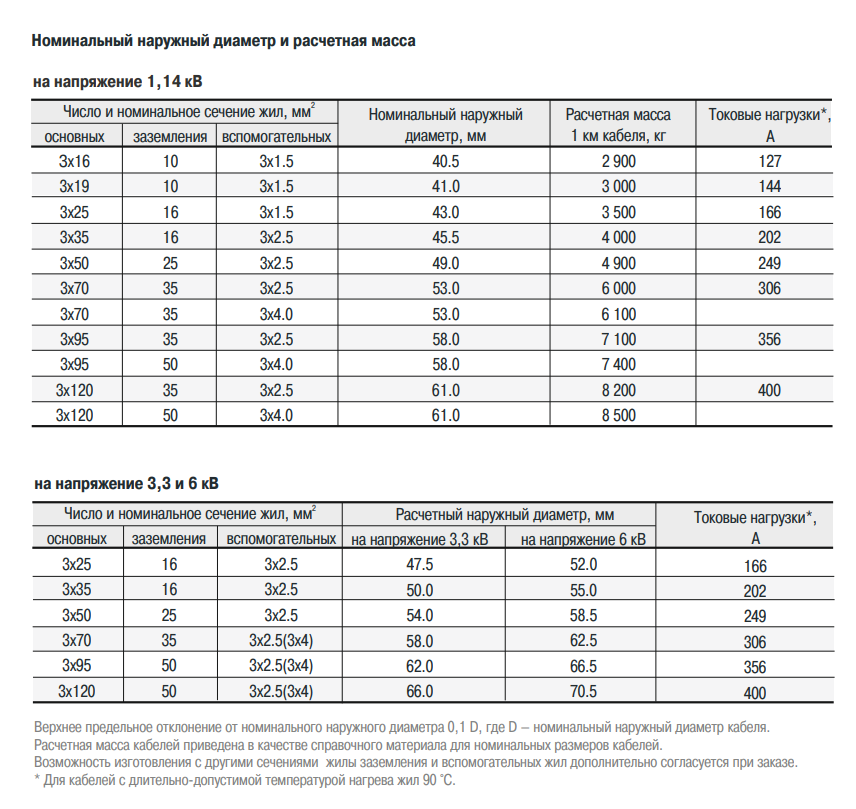

Технические характеристики

Кабель FeMining КГЭТУКШм соответствует высоким стандартам качества и безопасности:

- Виды климатического исполнения: У и Т, категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -30 °С до 55 °С
- Длительно допустимая рабочая температура на ТПЖ: не более 90 °С
- Растягивающее усилие на 1 мм² суммарного сечения всех жил: не более 19,6 Н (2,0 кгс)
- Минимальный радиус изгиба при монтаже и эксплуатации: 5 Dн
- Стойкость к изгибам на угол ± π рад: не менее 10 000 циклов

Что касается электрических характеристик, они впечатляют своей надежностью:

- Электрическое сопротивление изоляции 1 км кабеля на напряжение 1,14 кВ — не менее 50 МОм
- Электрическое сопротивление изоляции 1 км кабеля на напряжение 3,3 кВ и 6 кВ — не менее 200 МОм
- Электрическое сопротивление экранов по изоляции кабеля на напряжение 1,14 и 3,3 кВ — 1,5 кОм
- Электрическое сопротивление экранов по изоляции кабеля на напряжение 6 кВ — 300 Ом

Помимо этого, кабель не распространяет горение при одиночной прокладке, что является критически важным свойством для обеспечения пожарной безопасности в шахтах. Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4 подтверждает его высокие характеристики в этом аспекте.

Соответствие стандартам и нормативам

FeMining КГЭТУКШм производится согласно строгим техническим условиям:
- ТУ 16.К73.063-2002 (на напряжение 1,14 кВ)
- ТУ 16.К73.059-2001 (на напряжение 3,3 и 6 кВ)

Важно подчеркнуть, что кабель полностью соответствует требованиям Ростехнадзора в области промышленной безопасности, что делает его применение законным и безопасным на объектах, подконтрольных данному ведомству.

Код ОКПД2: 27.32.14.190 позволяет точно идентифицировать продукцию в системе классификации товаров и услуг, что упрощает процесс закупок и документооборота.

Преимущества использования

Работая с различными типами кабельной продукции, я выделил несколько ключевых преимуществ FeMining КГЭТУКШм:

1. Повышенная гибкость — благодаря многопроволочным жилам 5 класса гибкости кабель легко укладывается и перемещается вместе с оборудованием.

2. Механическая прочность — армированные вспомогательные жилы и специальная конструкция брони обеспечивают защиту от механических повреждений.

3. Пожаробезопасность — оболочка из резины, не распространяющей горение, снижает риск возникновения пожаров в шахтах.

4. Стойкость к агрессивным средам — маслостойкая резина защищает кабель от воздействия различных технических жидкостей.

5. Долговечность — высокая стойкость к многократным изгибам (не менее 10 000 циклов) обеспечивает длительный срок службы.

Эксплуатационные особенности

Гарантийный срок эксплуатации кабеля составляет 6 месяцев, что является стандартным для данного типа продукции. Строительная длина кабеля — не менее 200 м, хотя по согласованию с потребителем допускается поставка кабелей другими длинами.

В процессе монтажа и эксплуатации следует учитывать минимальный радиус изгиба кабеля (5 Dн) и не превышать допустимое растягивающее усилие. Эти простые, но важные правила значительно продлевают срок службы кабеля и снижают риск аварийных ситуаций.

Я заметил, что в реальных условиях эксплуатации кабель FeMining КГЭТУКШм демонстрирует отличные показатели надежности даже при интенсивном использовании в сложных условиях шахт, что делает его оптимальным выбором для горнодобывающих предприятий.

Заключение

FeMining КГЭТУКШм представляет собой современное решение для электроснабжения передвижного оборудования в подземных горных выработках. Сочетание высокой электрической безопасности, механической прочности и стойкости к агрессивным факторам окружающей среды делает этот кабель незаменимым элементом инфраструктуры горнодобывающих предприятий.

Патентованная конструкция, соответствие требованиям Ростехнадзора и высокие эксплуатационные характеристики обеспечивают не только надежность работы оборудования, но и безопасность персонала, что является приоритетом в горнодобывающей отрасли.

Источники информации

1. Техническая документация ТУ 16.К73.063-2002 и ТУ 16.К73.059-2001
2. Патент на полезную модель АО «НИКИ г. Томск» № 178217 «Силовой гибкий экранированный кабель»
3. ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
4. ГОСТ 22483 «Жилы токопроводящие для кабелей, проводов и шнуров»
5. ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов»
