Гибкие экранированные кабели КГЭЖШ: применение и преимущества

Узнайте о кабелях КГЭЖШ для горных работ: соответствие ГОСТ, безопасность и применение в сложных условиях.

Гибкие экранированные кабели КГЭЖШ: применение и преимущества

В современной горнодобывающей промышленности безопасность и надежность электроснабжения подземного оборудования играют критическую роль. Именно поэтому силовые гибкие экранированные кабели серии КГЭЖШ и КГЭЖТШ стали незаменимыми компонентами в обеспечении бесперебойной работы горнодобывающего оборудования. В этой статье мы подробно рассмотрим технические характеристики, области применения и ключевые преимущества этих специализированных кабелей, которые соответствуют строгим требованиям ГОСТ 31945-2012.

Назначение и область применения

Кабели КГЭЖШ и КГЭЖТШ разработаны специально для эксплуатации в сложных условиях подземных горных выработок. Их основное предназначение – обеспечение электрического соединения передвижных машин и механизмов с электрическими сетями в условиях повышенной опасности.

Эти кабели используются преимущественно:

• Для присоединения передвижных машин и механизмов, работающих на пластах крутого падения

• При подземных горных работах различной сложности

• Для подключения к электрическим сетям с номинальным переменным напряжением до 1140 В на основных жилах

• Для работы с напряжением до 220 В на вспомогательных жилах

• При номинальной частоте до 50 Гц

Мне часто приходилось наблюдать, как правильный выбор кабеля существенно влияет на безопасность и эффективность горных работ, особенно в условиях повышенной влажности и механических нагрузок.

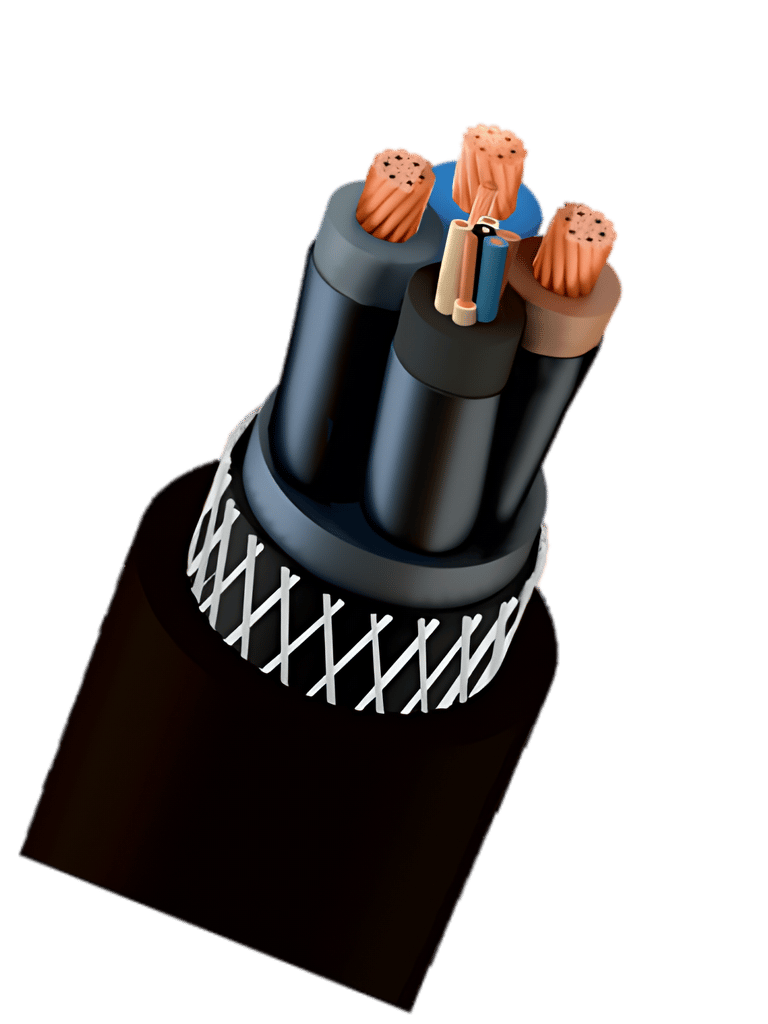

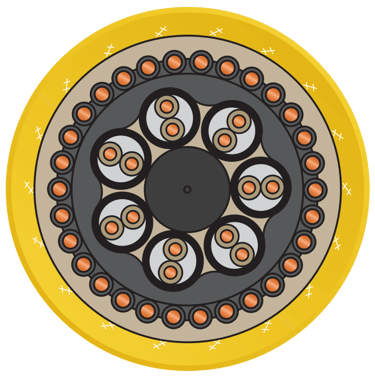

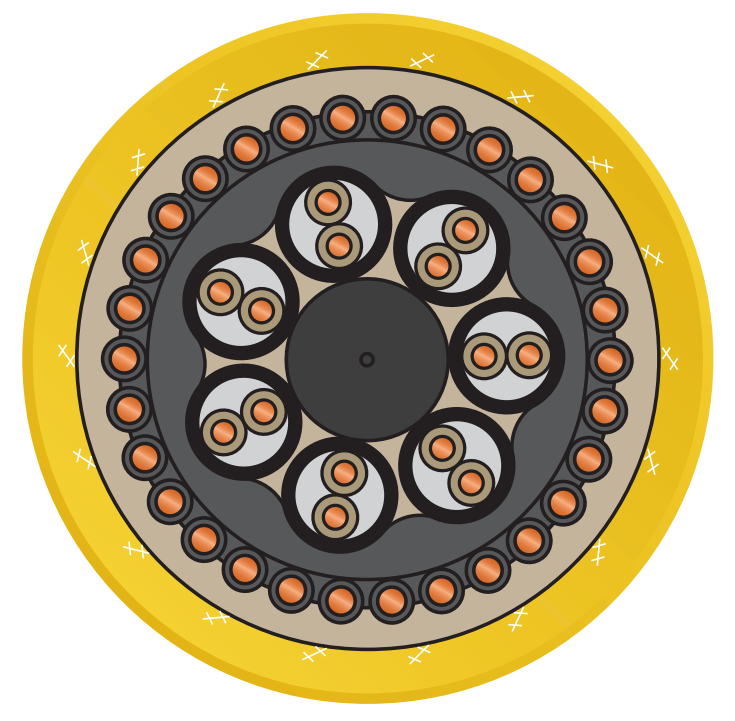

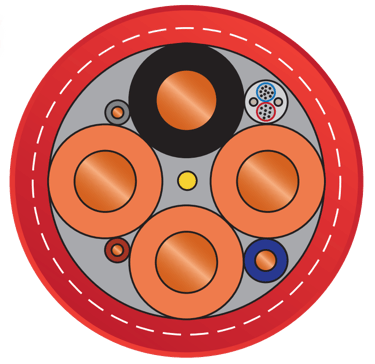

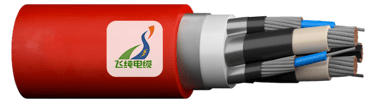

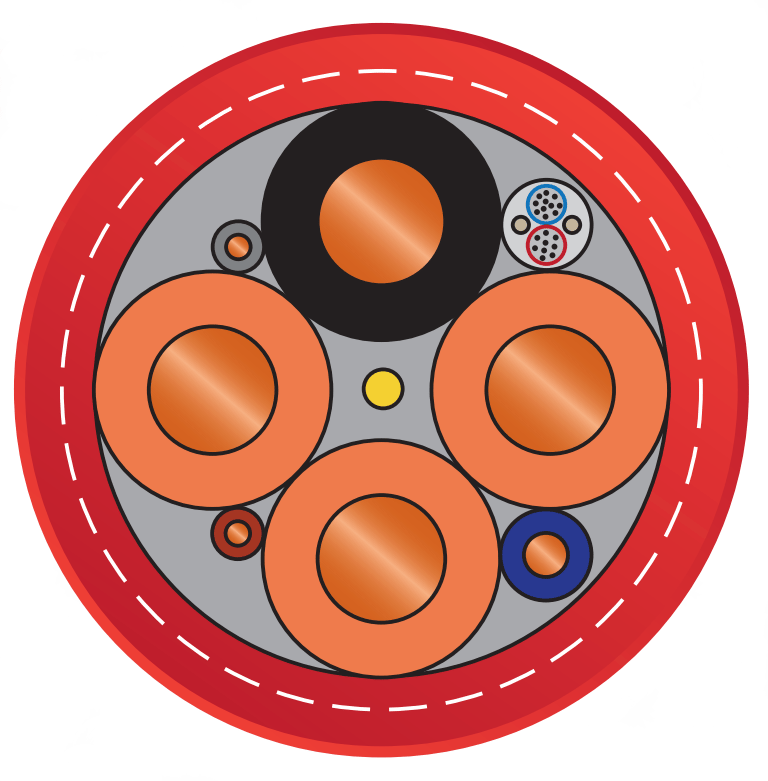

Конструктивные особенности

Токопроводящая жила

В основе кабелей КГЭЖШ и КГЭЖТШ лежит медная многопроволочная токопроводящая жила, относящаяся к 5 классу гибкости согласно ГОСТ 22483. Такая конструкция обеспечивает высокую гибкость и надежность при эксплуатации в условиях постоянных изгибов и механических воздействий.

Изоляция

Изоляция основных и вспомогательных жил различается в зависимости от модификации кабеля:
- КГЭЖШ – изоляция выполнена из специальной резины, обеспечивающей надежную защиту при стандартных температурных режимах
- КГЭЖТШ – используется теплостойкая резина, что позволяет эксплуатировать кабель при более высоких температурах

Экранирование

Одной из ключевых особенностей данных кабелей является наличие экрана на основных жилах, выполненного из электропроводящей резины. Этот элемент конструкции выполняет несколько важных функций:
1. Защищает персонал от поражения электрическим током
2. Снижает уровень электромагнитных помех
3. Повышает общую безопасность эксплуатации в условиях подземных выработок
4. Обеспечивает стабильность передачи электроэнергии

Оболочка

В конструкции кабелей предусмотрены два типа оболочек:
- Оболочка группы вспомогательных жил выполнена из резины повышенной жесткости, что обеспечивает дополнительную механическую защиту
- Внешняя оболочка изготовлена из упрочненной маслостойкой резины, не распространяющей горение, что критически важно для безопасности в подземных условиях

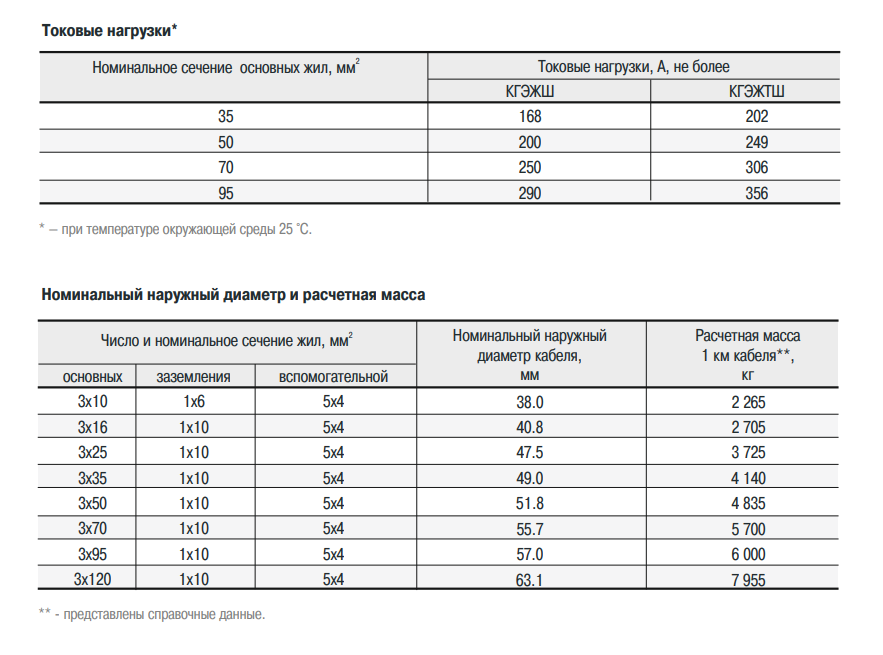

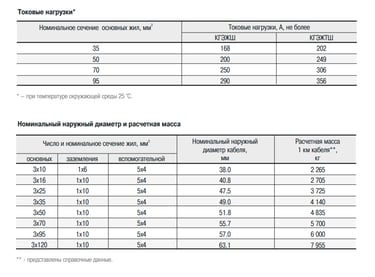

Технические характеристики

Кабели КГЭЖШ и КГЭЖТШ обладают внушительным набором технических параметров, отвечающих требованиям эксплуатации в сложных условиях:

Температурные режимы

Кабели рассчитаны на работу в широком диапазоне температур, что делает их универсальными для различных климатических зон: - Диапазон температур эксплуатации: от -30 °С до 55 °С - Длительно допустимая температура на токопроводящих жилах:

• КГЭЖШ – не более 75 °С

• КГЭЖТШ – не более 90 °С

Я заметил, что повышенная термостойкость кабелей КГЭЖТШ особенно ценится при работе в глубоких выработках, где естественная температура породы может быть значительно выше.

Механические свойства

Механическая прочность – одно из важнейших качеств для кабелей, используемых в горной промышленности:
- Минимальный радиус изгиба при монтаже и эксплуатации: 5 Dн (где Dн – наружный диаметр кабеля)
- Стойкость к изгибу на угол ±π рад: не менее 4000 циклов

Эти показатели гарантируют длительную работоспособность кабеля в условиях постоянных перемещений оборудования.

Электрические параметры

Кабели КГЭЖШ и КГЭЖТШ характеризуются следующими электрическими параметрами:
- Электрическое сопротивление изоляции на 1 км длины: не менее 50 МОм
- Электрическое сопротивление индивидуальных экранов: не более 1,5 кОм

Эти значения обеспечивают надежную передачу электроэнергии и защиту от утечек тока.

Эксплуатационные характеристики

- Срок службы: не менее 1 года (что соответствует интенсивным условиям эксплуатации в горнодобывающей промышленности)
- Строительная длина: не менее 200 м
- Виды климатического исполнения: У и Т, категория размещения 5 по ГОСТ 15150 (что позволяет использовать кабели в различных климатических зонах)

Преимущества использования кабелей КГЭЖШ и КГЭЖТШ

Практика показывает, что применение этих специализированных кабелей имеет ряд существенных преимуществ:

1. Повышенная безопасность – благодаря экранированию и оболочке из негорючих материалов снижается риск возникновения аварийных ситуаций в подземных выработках.

2. Высокая гибкость – медные многопроволочные жилы 5 класса гибкости обеспечивают удобство монтажа и эксплуатации в стесненных условиях.

3. Надежная защита от механических повреждений – упрочненная оболочка защищает кабель от истирания, ударов и других механических воздействий.

4. Устойчивость к агрессивным средам – маслостойкая резина внешней оболочки защищает кабель от воздействия масел, топлива и других химических веществ, присутствующих в шахтах.

5. Соответствие нормам пожарной безопасности – класс пожарной опасности О1.8.2.5.4 по ГОСТ 31565-2012 гарантирует низкую пожароопасность.

Когда я консультировал специалистов по выбору кабельной продукции для одной из шахт, именно эти характеристики стали решающими при выборе в пользу КГЭЖШ.

Нормативные требования

Кабели КГЭЖШ и КГЭЖТШ производятся в соответствии с техническими условиями ТУ 16.К73.012-95 и полностью соответствуют требованиям ГОСТ 31945-2012 "Кабели силовые гибкие общего назначения". Код продукции по ОКПД2: 27.32.13.121.

Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4, что означает:
- О1 – кабели, не распространяющие горение при одиночной прокладке
- 8 – показатель коррозионной активности продуктов дымо- и газовыделения
- 2 – показатель дымообразования
- 5 – показатель токсичности продуктов горения
- 4 – показатель огнестойкости

Рекомендации по монтажу и эксплуатации

При монтаже и эксплуатации кабелей КГЭЖШ и КГЭЖТШ следует учитывать следующие рекомендации:

- Соблюдать минимальный радиус изгиба (5 Dн)
- Не допускать превышения максимально допустимой температуры на токопроводящих жилах
- Регулярно проверять состояние оболочки кабеля на предмет механических повреждений
- При монтаже избегать чрезмерных механических нагрузок на кабель
- Обеспечивать надежное заземление экранов кабеля

Заключение

Кабели КГЭЖШ и КГЭЖТШ представляют собой специализированное решение для обеспечения электроснабжения подвижного оборудования в сложных условиях подземных горных выработок. Благодаря своим конструктивным особенностям, высоким эксплуатационным характеристикам и соответствию строгим нормативным требованиям, эти кабели обеспечивают надежную и безопасную работу горнодобывающего оборудования.

Выбор правильного типа кабеля – это не просто техническое решение, а важный фактор, влияющий на безопасность персонала и эффективность производственных процессов в горнодобывающей отрасли.

Список использованных источников

1. ГОСТ 31945-2012 "Кабели силовые гибкие общего назначения"
2. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
3. ГОСТ 22483 "Жилы токопроводящие для кабелей, проводов и шнуров"
4. ГОСТ 15150 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов"
5. ТУ 16.К73.012-95 "Кабели силовые гибкие экранированные"
