Гибкие морозостойкие кабели для рудноугольных перегружателей

Узнайте о КРГП-ХЛ и КВГП-ХЛ кабелях, их характеристиках и применении для надежной работы при низких температурах.

Гибкие морозостойкие кабели для рудноугольных перегружателей

Введение

В суровых климатических условиях севера, где температура может опускаться до экстремальных отметок, надежность промышленного оборудования становится критически важным фактором. Особенно это касается рудноугольных перегружателей, работающих в непрерывном режиме на открытом воздухе. Кабельная продукция для такого оборудования должна отвечать самым высоким требованиям по морозостойкости, гибкости и долговечности. Именно для таких условий были разработаны специальные кабели серий КРГП-ХЛ и КВГП-ХЛ, соответствующие техническим условиям ТУ 16.К73.056-2000.

Я часто сталкивался с проблемами выбора кабельной продукции для экстремальных условий, и хочу поделиться информацией об этих уникальных решениях, созданных специально для работы в арктических условиях.

Назначение и область применения

Кабели КРГП-ХЛ и КВГП-ХЛ предназначены для специфического применения — подключения грейферных тележек рудноугольных перегружателей к сети переменного тока. Эти перегружатели используются на горнодобывающих предприятиях, угольных терминалах и портах для перемещения сыпучих материалов.

Основные параметры подключения:
- Номинальное напряжение: 660 В для кабелей с резиновой изоляцией (КРГП-ХЛ)
- Номинальное напряжение: 380 В для кабелей с поливинилхлоридной изоляцией (КВГП-ХЛ)
- Частота сети: 50 Гц

Класс пожарной опасности этих кабелей по ГОСТ 31565-2012 определен как О1.8.2.5.4, а код продукции по ОКПД2 — 27.32.13.126.

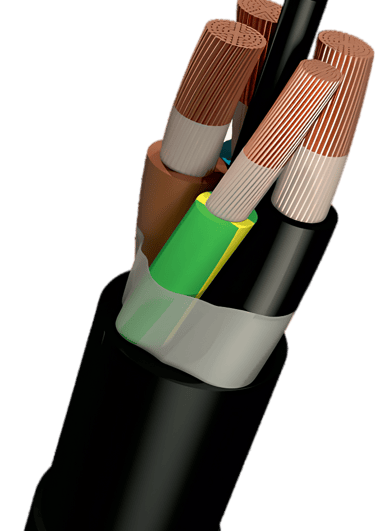

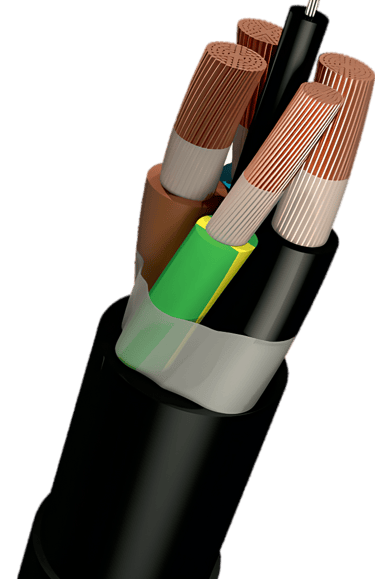

Конструктивные особенности

Что делает эти кабели уникальными? Прежде всего — их конструкция, разработанная с учетом экстремальных условий эксплуатации.

1. Токопроводящая жила

В основе кабелей КРГП-ХЛ и КВГП-ХЛ лежит медная многопроволочная жила 5 класса гибкости согласно ГОСТ 22483. Этот класс обеспечивает исключительную гибкость, необходимую при постоянных механических нагрузках и перемещениях. Многопроволочная структура гарантирует сохранение целостности проводника даже при многократных изгибах и скручиваниях.

2. Изоляция

Материал изоляции — ключевой фактор, определяющий эксплуатационные характеристики кабелей:
- КРГП-ХЛ использует специальную резиновую изоляцию, сохраняющую эластичность при низких температурах
- КВГП-ХЛ оснащен изоляцией из морозостойкого поливинилхлоридного пластиката

3. Сердечник и обмотка

Сердечник кабеля КВГП-ХЛ выполнен из поливинилхлоридного пластиката, что обеспечивает дополнительную механическую прочность. Поверх сердечника наложена обмотка из синтетической пленки, которая выполняет функцию дополнительной защиты и улучшает скольжение кабеля при перемещениях.

4. Оболочка

Внешняя оболочка кабелей разработана с учетом экстремальных условий эксплуатации:
- КРГП-ХЛ — морозостойкая резина, сохраняющая эластичность даже при -60°C
- КВГП-ХЛ — специальный морозостойкий поливинилхлоридный пластикат

Технические характеристики и эксплуатационные параметры

Кабели серий КРГП-ХЛ и КВГП-ХЛ разработаны специально для климатического исполнения ХЛ (холодный климат), категории размещения 1 по ГОСТ 15150, что подразумевает эксплуатацию на открытом воздухе.

Основные технические параметры:

1. Температурный режим
- Диапазон рабочих температур: от -60°C до +50°C
- Длительно допустимая температура на токопроводящей жиле: не более 70°C

2. Механические характеристики
- Максимальный радиус изгиба: 10 наружных диаметров кабеля, но не менее 250 мм
- Стойкость к перемоткам: 150 000 циклов
- Стойкость к знакопеременным изгибам на угол ±π рад при температуре -40°C: 15 000 циклов

3. Эксплуатационные параметры
- Срок службы: не менее 7 лет
- Стандартная строительная длина: не менее 100 м

По согласованию с заказчиком возможна поставка кабелей другими длинами, что позволяет оптимизировать монтаж и снизить количество соединений.

Преимущества использования кабелей КРГП-ХЛ и КВГП-ХЛ

Работая с различными проектами в северных регионах, я отметил несколько ключевых преимуществ этих кабелей:

1. Исключительная морозостойкость — сохранение эксплуатационных характеристик даже при экстремально низких температурах до -60°C, что критически важно для регионов Крайнего Севера, Сибири и Дальнего Востока.

2. Высокая гибкость — благодаря многопроволочным жилам 5 класса гибкости кабели сохраняют работоспособность при постоянных движениях грейферной тележки.

3. Механическая прочность — конструкция рассчитана на интенсивные механические нагрузки, включая многократные перемотки и изгибы.

4. Долговечность — гарантированный срок службы не менее 7 лет даже в сложных условиях эксплуатации.

5. Соответствие нормативным требованиям — полное соответствие техническим условиям ТУ 16.К73.056-2000 и требованиям пожарной безопасности.

Рекомендации по монтажу и эксплуатации

При монтаже и эксплуатации кабелей КРГП-ХЛ и КВГП-ХЛ следует учитывать их конструктивные особенности. Несмотря на высокую гибкость и морозостойкость, необходимо соблюдать минимальный радиус изгиба (10 наружных диаметров, но не менее 250 мм). Превышение допустимого радиуса изгиба может привести к нарушению целостности изоляции и оболочки.

При прокладке кабелей в условиях низких температур рекомендуется предварительная выдержка кабеля при положительной температуре не менее 24 часов. Это позволит избежать микротрещин в изоляции и оболочке при монтаже.

Заключение

Кабели КРГП-ХЛ и КВГП-ХЛ представляют собой специализированное решение для экстремальных условий эксплуатации. Их уникальные характеристики морозостойкости, гибкости и механической прочности делают их незаменимыми при эксплуатации рудноугольных перегружателей в суровых климатических условиях.

Выбор между КРГП-ХЛ (с резиновой изоляцией) и КВГП-ХЛ (с поливинилхлоридной изоляцией) зависит от конкретных условий применения и требований к напряжению сети. В любом случае, эти кабели обеспечат надежную работу оборудования даже в самых суровых условиях российского севера.
