Гибкий экранированный кабель FeMining КГЭС для вагонов

Узнайте все о кабеле FeMining КГЭС для вагонов: конструкция, применение, требования ГОСТ, эксплуатация и надежность.

Гибкий экранированный кабель FeMining КГЭС для вагонов

Введение

В современной горнодобывающей промышленности и подземном транспорте надежность электрического оборудования играет решающую роль не только для эффективности производства, но и для безопасности персонала. Кабель FeMining КГЭС представляет собой специализированное решение для обеспечения электропитания самоходных вагонов, работающих в сложных условиях. Этот силовой гибкий экранированный кабель разработан с учетом жестких требований эксплуатации в шахтах и рудниках, где устойчивость к механическим воздействиям, влаге и другим агрессивным факторам имеет первостепенное значение.

Технические характеристики и соответствие стандартам

Кабель FeMining КГЭС производится согласно техническим условиям ТУ 16.К73.046-96 и полностью соответствует требованиям ГОСТ 31945-2012, что гарантирует его высокое качество и надежность. По классификации пожарной опасности согласно ГОСТ 31565-2012 кабель относится к категории О1.8.2.5.4, что указывает на его повышенную безопасность при эксплуатации в подземных условиях.

Для систематизации и удобства в логистических операциях кабелю присвоен код ОКПД2: 27.32.13.124, что позволяет точно идентифицировать продукцию в системе классификации товаров и услуг.

Назначение и область применения

Основное предназначение кабеля FeMining КГЭС — обеспечение надежного электрического соединения самоходных вагонов с электрическим приводом к питающей сети переменного тока. Кабель специально разработан для работы с сетями частотой 50 Гц при следующих параметрах напряжения:
- 1140 В на основных жилах
- 220 В на вспомогательной жиле

Такая конфигурация делает его идеальным решением для питания как силовых цепей, так и вспомогательного оборудования самоходных вагонов, что существенно упрощает электрическую схему транспортного средства и повышает надежность системы в целом.

Конструктивные особенности

Несмотря на схожее назначение, кабели КОГЭШ и КОГРЭШ имеют некоторые конструктивные различия, которые важно учитывать при выборе:

Общие элементы конструкции:

1. Токопроводящая жила – медная многопроволочная, 5 класса гибкости по ГОСТ 22483. Диаметр проволок в жиле составляет до 0,30 мм, что обеспечивает исключительную гибкость.
2. Изоляция основных и вспомогательных жил выполнена из резины, обладающей высокими диэлектрическими свойствами.
3. Сердечник изготовлен из электропроводящей резины.
4. Оболочка – маслостойкая резина, не распространяющая горение, что критически важно для безопасности в шахтных условиях.

Отличия КОГЭШ от КОГРЭШ:

Главное отличие заключается в системе экранирования:

- КОГЭШ имеет поясной экран из электропроводящей резины, но не имеет индивидуальных экранов по жилам.
- КОГРЭШ оснащен индивидуальными экранами для каждой жилы, выполненными из электропроводящей резины.

Технические характеристики и эксплуатационные параметры

Климатическое исполнение:

- КОГЭШ: категория размещения 5 по ГОСТ 15150, вид климатического исполнения У - КОГРЭШ: категория размещения 5 по ГОСТ 15150, вид климатического исполнения У и Т

Температурный режим:

- КОГЭШ: диапазон температур эксплуатации от -30 °С до 50 °С - КОГРЭШ: диапазон температур эксплуатации от -30 °С до 55 °С

Длительно допустимая температура на токопроводящих жилах кабелей не должна превышать 70 °С.

Введение: надежное энергоснабжение для самоходных вагонов

Самоходные вагоны с электрическим приводом требуют надежных и безопасных решений для подключения к электросети. Именно здесь на сцену выходит специализированный кабель FeMining КГЭС, разработанный в соответствии с жесткими техническими требованиями и стандартами безопасности. В условиях интенсивной эксплуатации, где критически важны гибкость, износостойкость и пожаробезопасность, этот силовой экранированный кабель становится незаменимым компонентом электрической инфраструктуры современного подвижного состава.

Назначение и область применения

Кабель КГЭС производства FeMining специально разработан для присоединения самоходных вагонов с электрическим приводом к сети переменного тока. Его основные эксплуатационные параметры:

- Частота тока: 50 Гц
- Номинальное напряжение на основных жилах: 1140 В
- Номинальное напряжение на вспомогательной жиле: 220 В

Данный кабель соответствует техническим условиям ТУ 16.К73.046-96 и полностью удовлетворяет требованиям ГОСТ 31945-2012, что гарантирует его высокое качество и надежность в эксплуатации.

Я часто сталкивался с ситуациями, когда правильный выбор кабеля существенно влиял на безопасность и эффективность работы электрооборудования. В случае с самоходными вагонами этот момент особенно важен – ведь речь идет о подвижном составе, который должен функционировать в различных, порой экстремальных условиях.

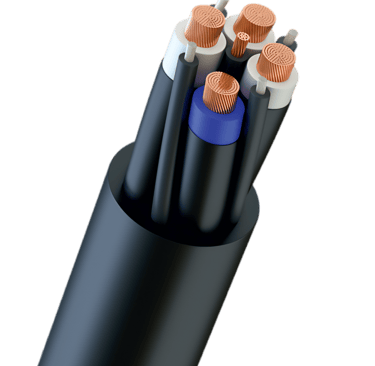

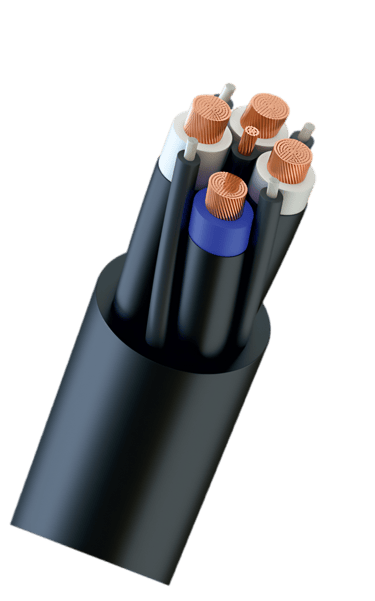

Конструктивные особенности кабеля КГЭС

Уникальность кабеля FeMining КГЭС заключается в его продуманной конструкции, каждый элемент которой выполняет важную функцию:

1. Токопроводящая жила — медная многопроволочная, 5 класса гибкости по ГОСТ 22483. Высокая гибкость обеспечивает удобство монтажа и надежность соединения в условиях постоянных механических нагрузок.

2. Изоляция основных и вспомогательных жил — выполнена из специальной резины, что обеспечивает отличные диэлектрические свойства и долговечность.

3. Индивидуальный экран основных и вспомогательной жилы — изготовлен из электропроводящей резины, что минимизирует электромагнитные помехи и повышает безопасность эксплуатации.

4. Упрочняющие жгуты — синтетические нити, покрытые шланговой резиной, значительно увеличивают механическую прочность кабеля при интенсивной эксплуатации.

5. Оболочка — выполнена из маслостойкой резины, не распространяющей горение, что критически важно для обеспечения пожарной безопасности.

Такая конструкция делает кабель КГЭС идеальным решением для подключения электрооборудования самоходных вагонов, где требуется высокая надежность в сочетании с гибкостью и стойкостью к различным внешним воздействиям.

Пожарная безопасность и соответствие стандартам

Безопасность всегда должна быть на первом месте, особенно когда речь идет об электрификации транспортных средств. Кабель FeMining КГЭС соответствует строгим требованиям пожарной безопасности:

- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Код ОКПД2: 27.32.13.124

Что означает этот класс пожарной опасности? Маркировка О1.8.2.5.4 указывает на:
- О1 — кабель не распространяет горение при одиночной прокладке
- 8 — показатель коррозионной активности продуктов дымогазовыделения
- 2 — показатель дымообразования
- 5 — показатель токсичности продуктов горения
- 4 — показатель огнестойкости

Это позволяет использовать кабель в условиях, где безопасность имеет первостепенное значение. На собственном опыте могу сказать, что правильно подобранный кабель с соответствующим классом пожарной опасности — это не просто соблюдение нормативов, а реальная защита людей и оборудования.

Технические характеристики и эксплуатационные параметры

Климатические условия эксплуатации

Кабель FeMining КГЭС имеет вид климатического исполнения У, категория размещения 5 по ГОСТ 15150-69, что определяет следующие условия эксплуатации:

- Диапазон температур эксплуатации: от -30 °С до 50 °С
- Длительно допустимая температура на токопроводящей жиле: не более 75 °С

Механические характеристики

Кабель демонстрирует высокую стойкость к механическим воздействиям:

- Минимальный радиус изгиба: 3 Dн (где Dн - наружный диаметр кабеля) - Стойкость к перегибам:

• для кабеля сечением 16 мм²: не менее 40 000 циклов

• для кабеля сечением 25 мм²: не менее 20 000 циклов

Электрические параметры

Электрические характеристики кабеля обеспечивают его надежную работу в заданных условиях:

- Электрическое сопротивление изоляции 1 км кабеля: не менее 50 МОм
- Электрическое сопротивление экранов кабеля: не более 1 500 Ом

Сроки службы и поставка

- Срок службы кабеля: не менее 1 года
- Строительная длина кабеля: не менее 210 м
- По согласованию с Потребителем допускается поставка кабелей другими длинами

Рекомендации по монтажу и эксплуатации

При работе с кабелем FeMining КГЭС важно соблюдать несколько ключевых правил:

1. При монтаже не допускать изгибов с радиусом менее 3Dн
2. Избегать механических повреждений оболочки кабеля
3. Соблюдать температурный режим эксплуатации
4. Регулярно проверять состояние кабеля на предмет повреждений
5. При подключении соблюдать правила электробезопасности

Помню случай, когда несоблюдение минимального радиуса изгиба привело к микротрещинам в изоляции и, как следствие, к преждевременному выходу кабеля из строя. Поэтому нельзя пренебрегать техническими рекомендациями производителя.

Заключение

Кабель FeMining КГЭС представляет собой современное техническое решение для надежного энергоснабжения самоходных вагонов с электрическим приводом. Благодаря продуманной конструкции, высокому качеству материалов и соответствию строгим стандартам безопасности, этот кабель обеспечивает стабильную работу электрооборудования в различных условиях эксплуатации.

Выбирая кабель FeMining КГЭС, вы получаете не просто изделие, соответствующее техническим условиям и ГОСТам, но и гарантию безопасности и надежности вашего оборудования.
