Введение

В современной горнодобывающей промышленности надежность электроснабжения самоходной техники является критическим фактором безопасности и эффективности производства. Кабели FeMining КГЭЖ1 и КГЭЖ2 представляют собой специализированное решение для обеспечения электропитания самоходных вагонов в сложных условиях эксплуатации. Эти силовые гибкие экранированные кабели разработаны в соответствии с техническими условиями ТУ 16.К73.046-96 и полностью соответствуют требованиям ГОСТ 31945-2012, что гарантирует их высокое качество и надежность. Давайте подробнее рассмотрим особенности, характеристики и области применения этих кабелей.

Конструктивные особенности

Базовая структура кабелей

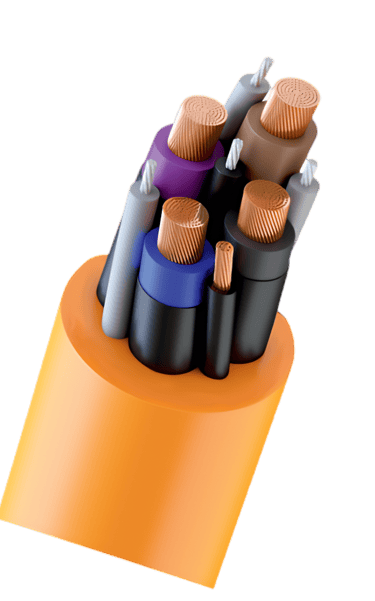

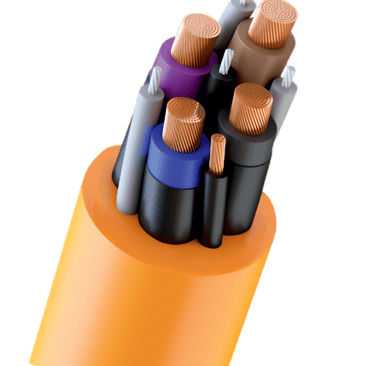

Кабели FeMining КГЭЖ1 и КГЭЖ2 имеют сложную многослойную конструкцию, обеспечивающую их надежность в тяжелых условиях эксплуатации:

1. Токопроводящая жила — изготовлена из меди, многопроволочная, 5 класса гибкости согласно ГОСТ 22483. Это обеспечивает высокую гибкость кабеля при сохранении отличной проводимости.

2. Изоляция основных и вспомогательных жил — выполнена из специальной резины, обладающей высокими диэлектрическими свойствами и устойчивостью к механическим воздействиям.

3. Индивидуальный экран — каждая основная и вспомогательная жила имеет экран из электропроводящей резины. Это решение обеспечивает надежную защиту от электромагнитных помех и предотвращает возникновение опасных потенциалов.

4. Сердечник — состоит из синтетических нитей, покрытых шланговой резиной, что придает кабелю дополнительную прочность и гибкость.

Различия между КГЭЖ1 и КГЭЖ2

Несмотря на схожесть базовой конструкции, между моделями КГЭЖ1 и КГЭЖ2 существуют важные различия:

Упрочняющие жгуты: - Для кабеля FeMining КГЭЖ1 — синтетические нити, покрытые шланговой резиной - Для кабеля FeMining КГЭЖ2 — синтетические нити, покрытые термопластичным полиуретаномОболочка: - FeMining КГЭЖ1 — однослойная оболочка из термопластичного полиуретана без упрочняющих элементов между слоями - FeMining КГЭЖ2 — двухслойная оболочка из термопластичного полиуретана с упрочняющими элементами между слоями, что обеспечивает повышенную стойкость к истиранию и разрыву

Я заметил, что эти различия в конструкции существенно влияют на эксплуатационные характеристики кабелей. FeMining КГЭЖ2 благодаря своей усиленной конструкции особенно хорошо подходит для работы в условиях с повышенной механической нагрузкой.

Технические характеристики

Основные параметры

Кабели FeMining КГЭЖ1 и КГЭЖ2 производятся с различными сечениями жил для обеспечения разнообразных потребностей:

Число и номинальное сечение жил: - Основные жилы: 3×10, 3×16, 3×19, 3×25 мм² (КГЭЖ1); 3×10, 3×16, 3×25 мм² (КГЭЖ2) - Жилы заземления: 1×6, 1×10, 1×10, 1×10 мм² (КГЭЖ1); 1×6, 1×10, 1×10 мм² (КГЭЖ2) - Вспомогательные жилы: 1×10, 1×16, 1×19, 1×25 мм² (КГЭЖ1); 2×4, 2×6, 2×6 мм² (КГЭЖ2)Номинальный наружный диаметр кабеля: - КГЭЖ1: от 28,4 до 36,9 мм (в зависимости от сечения) - КГЭЖ2: от 30,4 до 39,6 мм (в зависимости от сечения)Расчетная масса 1 км кабеля: - КГЭЖ1: от 1396 до 2217 кг - КГЭЖ2: от 1390 до 2485 кгТоковые нагрузки (при температуре окружающей среды 25 °С): - КГЭЖ1: от 75 до 136 А - КГЭЖ2: от 75 до 136 А

Эксплуатационные параметры

Кабели разработаны для надежной работы в сложных условиях эксплуатации:

- Климатическое исполнение: У, категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -30 °С до 50 °С
- Длительно допустимая температура на токопроводящей жиле: не более 75 °С
- Минимальный радиус изгиба: 3 Dн (где Dн - наружный диаметр кабеля)
- Стойкость к перегибам: 60 000 циклов

Электрические характеристики также впечатляют:
- Электрическое сопротивление изоляции 1 км кабеля: не менее 50 МОм
- Электрическое сопротивление экранов кабеля: не менее 1,5 кОм

Кабели выдерживают испытание переменным напряжением частоты 50 Гц в течение 5 минут:
- Для основных жил - 15 кВ
- Для вспомогательной жилы - 2 кВ

Пожарная безопасность и срок службы

Безопасность при эксплуатации — один из приоритетов при разработке кабелей FeMining КГЭЖ1 и КГЭЖ2:

- Пожарная безопасность: кабели не распространяют горение при одиночной прокладке
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Срок службы кабелей: не менее 12 месяцев

Стоит отметить, что хотя гарантированный срок службы составляет 12 месяцев, при правильной эксплуатации и отсутствии чрезмерных механических воздействий фактический срок службы может быть значительно дольше. Как показывает практика, многое зависит от конкретных условий эксплуатации.

Аналоги и сравнение

FeMining КГЭЖ1 и FeMining КГЭЖ2 имеют аналоги на рынке:
- Оба кабеля являются аналогами FeMining КГЭС
- FeMining КГЭЖ2 также выступает аналогом FeMining КГЭСУ, но с важным преимуществом — более стойкой к истиранию и разрыву оболочкой

По моему опыту, при выборе между КГЭЖ1 и КГЭЖ2 следует руководствоваться интенсивностью механических нагрузок в конкретных условиях эксплуатации. Для особо тяжелых условий предпочтительнее выбирать КГЭЖ2 с его усиленной конструкцией.

Поставка и условия применения

Стандартная строительная длина кабелей составляет 210 (±30) метров. Однако производитель проявляет гибкость — по согласованию с потребителем допускается поставка кабелей другими длинами, что может быть особенно удобно при реализации специфических проектов.

Код ОКПД2 для данной продукции — 27.32.14.140.

Области применения

Основное назначение кабелей FeMining КГЭЖ1 и КГЭЖ2 — присоединение самоходных вагонов с электрическим приводом к сети переменного тока частоты 50 Гц при номинальном напряжении 1140 В.

Эти кабели находят широкое применение в:
- Горнодобывающей промышленности
- Шахтном оборудовании
- Туннелестроении
- Других отраслях, где требуется надежное электроснабжение самоходной техники в сложных условиях

Благодаря своей конструкции и характеристикам, кабели обеспечивают надежную и безопасную работу электрооборудования в условиях повышенных механических нагрузок, влажности и запыленности.

Заключение

Кабели FeMining КГЭЖ1 и КГЭЖ2 представляют собой специализированное решение для обеспечения электропитания самоходных вагонов в сложных условиях эксплуатации. Различия в конструкции оболочки и упрочняющих элементов между двумя моделями позволяют выбрать оптимальный вариант для конкретных условий применения.

Высокая гибкость, механическая прочность, стойкость к перегибам и другие технические характеристики делают эти кабели надежным выбором для обеспечения электроснабжения самоходной техники в горнодобывающей промышленности и других отраслях с тяжелыми условиями эксплуатации.

Источники и нормативные документы

1. Технические условия ТУ 16.К73.046-96
2. ГОСТ 31945-2012 "Кабели гибкие и шнуры для подземных и открытых горных работ"
3. ГОСТ 22483 "Жилы токопроводящие для кабелей, проводов и шнуров"
4. ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов"
5. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
