Кабели ККГР для роторных комплексов и экскаваторов: ГОСТ 31945-2012

В современном горнодобывающем производстве надежность электроснабжения является критически важным фактором бесперебойной работы оборудования. Роторные комплексы и экскаваторы — это сложные инженерные системы, функционирование которых напрямую зависит от качества применяемых кабельных изделий. В данной статье мы подробно рассмотрим кабели серии ККГР и их модификации, которые специально разработаны для обеспечения электропитания и передачи данных в тяжелых условиях эксплуатации горнодобывающей промышленности.

Назначение и область применения кабелей ККГР

Кабели марок ККГР, ККГРТ, ККГРВ, ККГВ и ККГПВ предназначены для решения широкого спектра задач в условиях повышенных механических нагрузок. Их основное применение включает:

• Подключение электрооборудования роторных комплексов и одноковшовых экскаваторов

• Обеспечение работы аппаратов управления и связи

• Организация систем освещения

• Подвод и распределение электроэнергии по машинам и механизмам

• ККГРТ: от -60 °С до 85 °С

• Остальные марки: от -60 °С до 70 °С

• ККГРТ: не более 85 °С

• Остальные марки: не более 70 °С

• Электрическая емкость пар на длине 1 м: не более 70 пФ

• Коэффициент затухания на 1 км длины при частоте:

• ККПЭВ: 50 000 циклов

• ККГПВ: 15 000 циклов

• Остальные марки: 30 000 циклов

• Для нестационарной прокладки: не менее 4 лет

• Для стационарной прокладки: не менее 12 лет

• ККГПВ с числом жил более 60 и ККПЭВ: не менее 50 м

• Остальные марки: не менее 100 м

Данные кабели рассчитаны на номинальное переменное напряжение до 660 В с частотой до 60 Гц, а также на постоянное напряжение до 1200 В.

Отдельно стоит выделить кабель марки ККПЭВ, который разработан специально для передачи информации вычислительным комплексам экскаваторного исполнения. Он функционирует при номинальном переменном напряжении до 220 В с частотой до 30 МГц.

Я часто замечал в своей практике, что именно эти характеристики делают данные кабели незаменимыми для горнодобывающей отрасли, где оборудование должно работать в условиях высоких нагрузок и экстремальных температур.

Соответствие стандартам и нормативные требования

Кабели серии ККГР производятся в соответствии с техническими условиями ТУ 16.К73-027-91 и полностью соответствуют требованиям ГОСТ 31945-2012, что гарантирует их высокое качество и надежность.

Важно отметить следующие классификационные параметры:
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Код ОКПД2: 27.32.13.121

Соответствие данным стандартам обеспечивает не только функциональность кабелей, но и их безопасность в условиях эксплуатации, что является критически важным фактором для горнодобывающей промышленности.

Климатические условия эксплуатации

Вид климатического исполнения кабелей — УХЛ, категория размещения 1 по ГОСТ 15150, что позволяет использовать их в самых суровых климатических условиях.

Диапазон температур эксплуатации в фиксированном состоянии варьируется в зависимости от марки кабеля:

Такой широкий температурный диапазон делает эти кабели универсальным решением для различных регионов добычи полезных ископаемых — от северных районов с экстремально низкими температурами до жарких южных месторождений.

Технические характеристики кабелей ККГР

Температурные режимы работы

Длительно допустимая температура на токопроводящих жилах (ТПЖ) кабелей составляет:

Электрические параметры

Для кабеля ККПЭВ, предназначенного для передачи информации, характерны следующие параметры:

- 800 Гц: не более 1,3 дБ
- 17 МГц: не более 125 дБ

Эти параметры обеспечивают стабильную передачу данных даже при значительной протяженности кабельных линий, что особенно важно для крупных горнодобывающих комплексов.

Механические характеристики

Минимальный радиус изгиба кабелей при монтаже составляет 5 Dн (пять наружных диаметров кабеля). Это значение необходимо учитывать при проектировании кабельных трасс и прокладке кабелей.

Стойкость кабелей к деформациям изгиба на угол не менее ± π/2 рад различается в зависимости от марки:

Такая высокая стойкость к многократным изгибам обеспечивает надежную работу кабелей в условиях постоянного движения элементов роторных комплексов и экскаваторов.

Пожарная безопасность и химическая стойкость

Одной из важнейших характеристик кабелей ККГР является то, что они не распространяют горение. Это критически важно для обеспечения безопасности персонала и оборудования в условиях горнодобывающей промышленности, где риск возникновения пожаров достаточно высок.

Кроме того, эти кабели устойчивы к воздействию масел, что делает их идеальным выбором для применения в условиях, где контакт с техническими жидкостями неизбежен. В своей практике я неоднократно сталкивался с ситуациями, когда именно эта характеристика становилась решающей при выборе кабельной продукции для горнодобывающего оборудования.

Срок службы и условия эксплуатации

Срок службы кабелей зависит от способа их прокладки:

Такие показатели долговечности обеспечиваются благодаря высокому качеству используемых материалов и строгому соблюдению технологии производства. Надо сказать, что в реальных условиях эксплуатации при правильном монтаже и обслуживании эти кабели часто служат дольше заявленного срока.

Строительная длина кабелей

Строительная длина кабелей варьируется в зависимости от их марки:

По согласованию с потребителем возможна поставка кабелей другими длинами, что обеспечивает гибкость при проектировании кабельных систем для конкретных объектов.

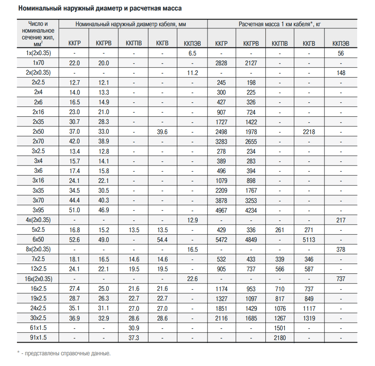

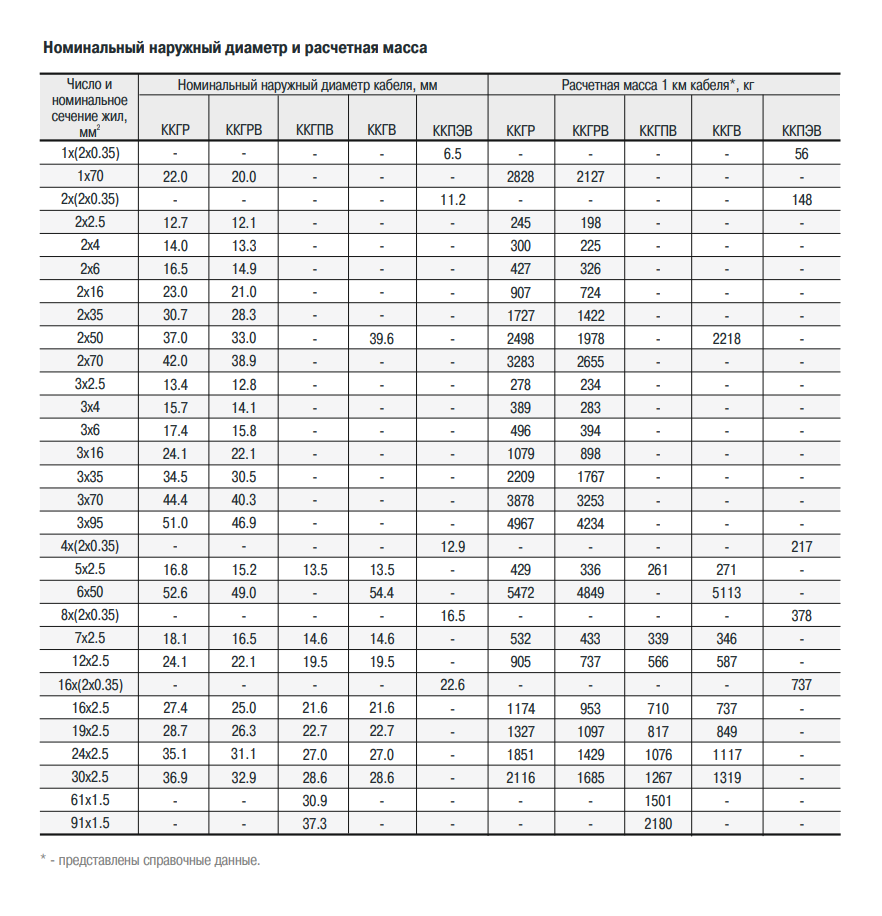

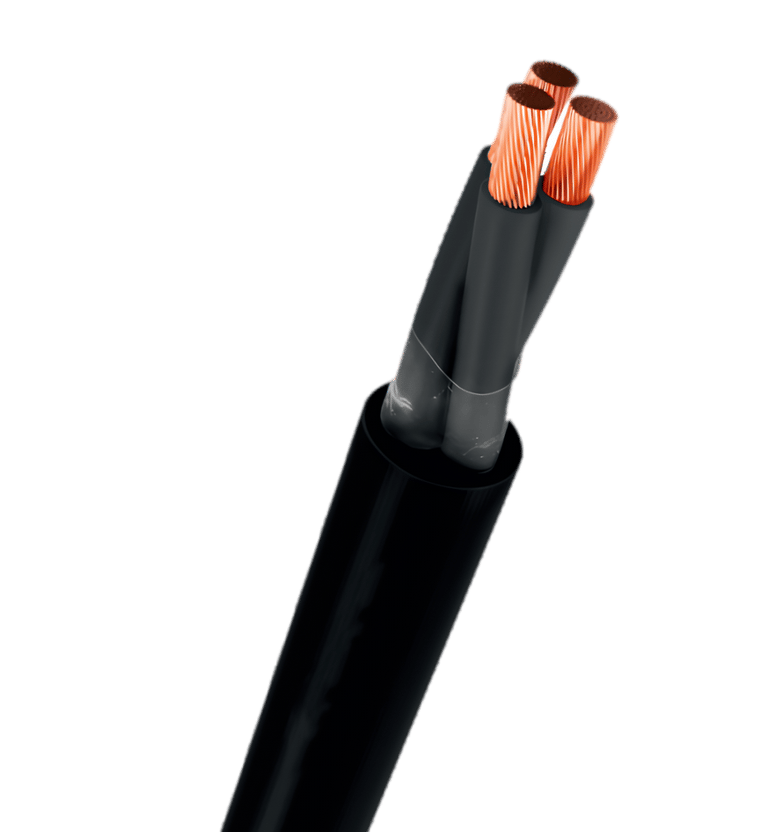

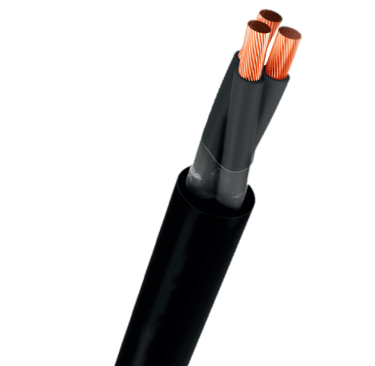

Особенности конструкции кабелей ККГР

Конструктивные особенности кабелей серии ККГР обеспечивают их надежную работу в тяжелых условиях эксплуатации. Основные элементы конструкции включают:

1. Токопроводящие жилы из медных проволок повышенной гибкости
2. Изоляцию из резины или полимерных материалов
3. Экранирование (для некоторых марок)
4. Внутреннюю и наружную оболочки, обеспечивающие защиту от механических повреждений

Каждый элемент конструкции разработан с учетом специфических требований эксплуатации в условиях горнодобывающей промышленности.

Выбор кабеля в зависимости от условий эксплуатации

При выборе кабеля для конкретных условий эксплуатации следует учитывать несколько ключевых факторов:

• Температурный режим работы

• Механические нагрузки (изгибы, растяжение)

• Наличие агрессивных сред (масла, влага)

• Требования к пожарной безопасности

• Электрические параметры системы

В зависимости от этих факторов может быть рекомендована определенная марка кабеля из серии ККГР. Например, для условий с повышенными температурами оптимальным выбором будет кабель ККГРТ, а для систем передачи данных — ККПЭВ.

Заключение

Кабели серии ККГР, соответствующие требованиям ГОСТ 31945-2012, представляют собой надежное решение для обеспечения электропитания и передачи данных в условиях роторных комплексов и экскаваторов. Их высокие технические характеристики, устойчивость к механическим воздействиям, широкий температурный диапазон эксплуатации и соответствие требованиям пожарной безопасности делают их оптимальным выбором для горнодобывающей промышленности.

Правильный выбор кабельной продукции и соблюдение рекомендаций по монтажу и эксплуатации позволяют существенно повысить надежность работы электрооборудования и снизить затраты на его обслуживание и ремонт.

Литература и нормативные документы

1. ГОСТ 31945-2012 "Кабели гибкие и шнуры для подземных и открытых горных работ"
2. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
3. ТУ 16.К73-027-91 "Кабели гибкие для роторных комплексов и экскаваторов"
4. ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов"
