Кабели ККГРПУ для роторных комплексов: характеристики и применение

Узнайте о гибких кабелях ККГРПУ для роторных комплексов: технические данные, безопасность и использование при напряжении до 660 В.

Кабели ККГРПУ для роторных комплексов: характеристики и применение

В современной промышленности надежность электроснабжения играет ключевую роль в обеспечении бесперебойной работы оборудования. Особенно это актуально для тяжелых условий эксплуатации, характерных для горнодобывающей отрасли и строительства. Именно в таких сферах кабели ККГРПУ и ККГРПУс зарекомендовали себя как незаменимый элемент электротехнической инфраструктуры. Давайте разберемся, что делает эти кабели особенными и почему они стали стандартом для роторных комплексов и погрузочно-доставочных машин.

Назначение и область применения

Кабели ККГРПУ (Кабели Контрольные Гибкие для Роторных комплексов и Погрузочно-доставочных машин Усиленные) разработаны специально для эксплуатации в сложных промышленных условиях. Их основное предназначение включает:

• Подключение электрооборудования различного назначения

• Обеспечение работы аппаратов управления и систем автоматизации

• Организация освещения на промышленных объектах

• Подвод и распределение электроэнергии по машинам роторных комплексов

• Электроснабжение погрузочно-доставочных машин

Эти кабели способны работать с переменным напряжением до 660 В при частоте до 60 Гц, а также с постоянным напряжением до 1200 В, что делает их универсальным решением для большинства промышленных задач.

Я часто замечал, что именно гибкость и прочность этих кабелей становятся решающими факторами при выборе для подвижных механизмов, где обычные кабели быстро выходят из строя из-за постоянных деформаций.

Технические характеристики и конструкция

Конструктивные особенности

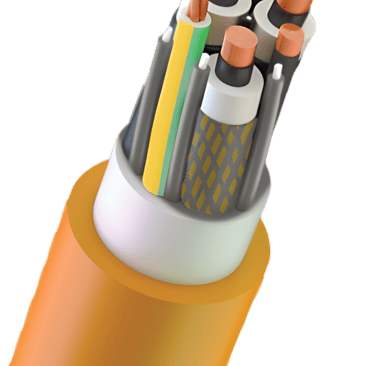

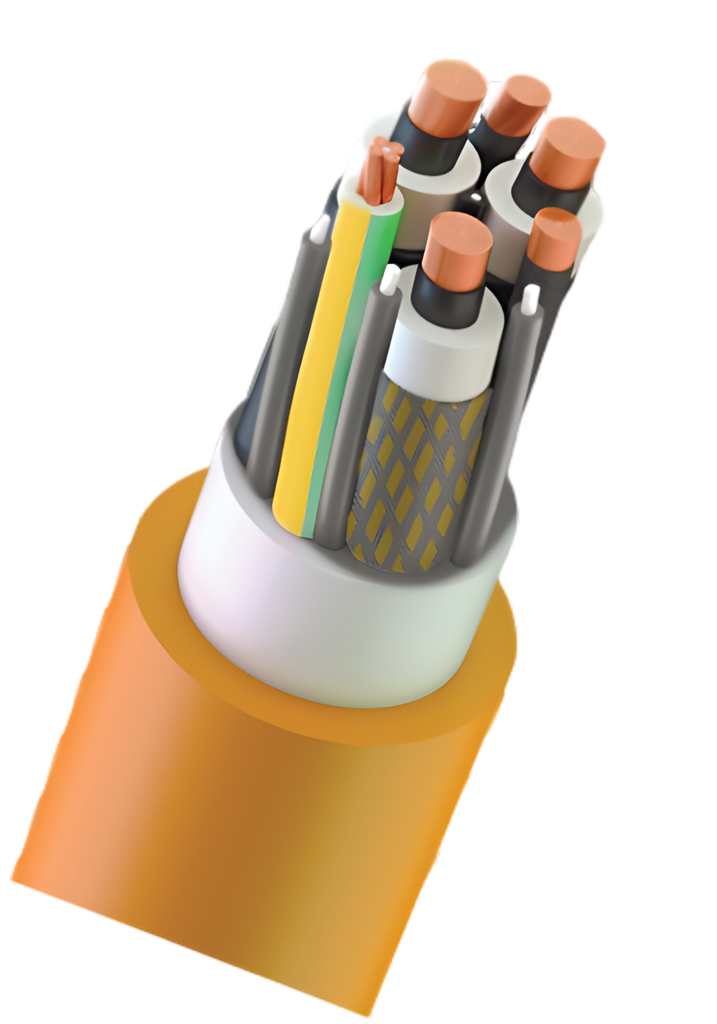

Кабели ККГРПУ имеют многослойную конструкцию, обеспечивающую их высокую надежность:

1. Токопроводящая жила — изготовлена из меди, многопроволочная, 5 класса гибкости согласно ГОСТ 22483. Это обеспечивает высокую эластичность и устойчивость к многократным изгибам.

2. Изоляция — выполнена из специальной изоляционной резины, которая сохраняет свои свойства в широком диапазоне температур.

3. Сердечник — состоит из полиэфирных нитей и резины, что придает кабелю дополнительную прочность при сохранении гибкости.

4. Внутренняя оболочка — изготавливается из резины или термоэластопласта, защищающего внутренние элементы кабеля от механических повреждений.

5. Двухслойная обмотка — выполнена из полиэфирных нитей, обеспечивающих дополнительную механическую защиту.

6. Наружная оболочка — изготовлена из термоэластопласта, устойчивого к различным внешним воздействиям.

Интересная особенность: при необходимости обеспечить повышенную видимость кабеля в условиях низкой освещенности производится модификация со светоотражающим элементом, маркируемая индексом "-с" (ККГРПУс).

Эксплуатационные параметры

Кабели ККГРПУ соответствуют требованиям ТУ 16.К73.027-91 и характеризуются следующими параметрами:

• Вид климатического исполнения: УХЛ, категория размещения 1 по ГОСТ 15150-69

• Диапазон температур эксплуатации: от -50 °С до 70 °С

• Длительно допустимая температура на ТПЖ: не более 85 °С

• Минимальный радиус изгиба кабеля: 5 Dн (где Dн - наружный диаметр кабеля)

• Стойкость к деформациям и изгибам: не менее 20 000 циклов

• Электрическое сопротивление изоляции 1 км кабеля при 20 °С: не менее 100 МОм

• Срок службы: не менее 4 лет

• Строительная длина: 120 м

Помимо этого, кабели ККГРПУ устойчивы к воздействию солнечного излучения и смазочных масел, что особенно важно при эксплуатации в условиях открытых горных работ и на производственных площадках.

Пожарная безопасность

В современных условиях вопросы пожарной безопасности приобретают особую значимость. Кабели ККГРПУ соответствуют высоким стандартам в этой области:

• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

• Распространение горения: кабель не распространяет горение при одиночной прокладке

Эта характеристика особенно важна при использовании кабеля в замкнутых пространствах или на объектах с повышенными требованиями к пожарной безопасности.

Преимущества использования кабелей ККГРПУ

На основе многолетнего опыта применения данных кабелей в различных отраслях можно выделить следующие ключевые преимущества:

1. Высокая гибкость и механическая прочность — кабель выдерживает не менее 20 000 циклов деформаций и изгибов, что критично для подвижного оборудования.

2. Широкий температурный диапазон — возможность эксплуатации от -50 °С до 70 °С делает кабель универсальным решением для различных климатических зон России.

3. Устойчивость к агрессивным средам — защита от воздействия смазочных масел и ультрафиолетового излучения значительно продлевает срок службы.

4. Пожаробезопасность — кабель не распространяет горение, что снижает риски при возникновении аварийных ситуаций.

5. Универсальность применения — возможность работы как с переменным, так и с постоянным током различных параметров.

Как показывает практика, инвестиции в качественные кабельные системы окупаются за счет снижения затрат на обслуживание и ремонт, а также минимизации простоев оборудования.

Особенности монтажа и эксплуатации

При монтаже кабелей ККГРПУ следует учитывать несколько важных аспектов:

• Минимальный радиус изгиба должен составлять не менее 5 диаметров кабеля

• Температурный режим при монтаже не должен выходить за рамки рекомендуемого диапазона

• Механические нагрузки необходимо распределять равномерно, избегая точечных деформаций

• Контакт со смазочными материалами допустим, но следует избегать длительного погружения кабеля в агрессивные химические среды

• К — кабель

• К — контрольный

• Г — гибкий

• Р — для роторных комплексов

• П — для погрузочно-доставочных машин

• У — усиленный

• с — со светоотражающим элементом (при наличии)

Что касается эксплуатации, то периодический осмотр внешней оболочки на предмет повреждений и контроль сопротивления изоляции помогут своевременно выявить потенциальные проблемы и предотвратить выход оборудования из строя.

Классификация и маркировка

Кабели ККГРПУ относятся к категории силовых гибких кабелей специализированного назначения и имеют код ОКПД2: 27.32.13.126 согласно Общероссийскому классификатору продукции по видам экономической деятельности.

В маркировке кабеля зашифрована информация о его конструкции и характеристиках:

Заключение

Кабели ККГРПУ представляют собой специализированное решение для обеспечения надежного электроснабжения роторных комплексов и погрузочно-доставочных машин. Их конструкция и характеристики оптимизированы для работы в сложных условиях эксплуатации, где требуется высокая гибкость, механическая прочность и устойчивость к внешним воздействиям.

Правильный выбор кабельной продукции — один из ключевых факторов, определяющих надежность и безопасность работы промышленного оборудования. Кабели ККГРПУ, соответствующие ТУ 16.К73.027-91, являются проверенным временем решением, которое продолжает успешно применяться на многих промышленных объектах России и стран СНГ.

Источники и нормативная документация

1. ТУ 16.К73.027-91 — Технические условия на кабели силовые гибкие для роторных комплексов и погрузочно-доставочных машин
2. ГОСТ 31565-2012 — Кабельные изделия. Требования пожарной безопасности
3. ГОСТ 15150-69 — Машины, приборы и другие технические изделия. Исполнения для различных климатических районов
4. ГОСТ 22483 — Жилы токопроводящие для кабелей, проводов и шнуров
5. Общероссийский классификатор продукции по видам экономической деятельности (ОКПД 2): код 27.32.13.126
