Кабели КОГЭШ и КОГРЭШ: гибкость и надежность для шахтных условий

В современной горнодобывающей промышленности безопасность и надежность оборудования имеют первостепенное значение. Особенно это касается электрических систем, работающих в агрессивных условиях шахт. Кабели КОГЭШ и КОГРЭШ представляют собой специализированное решение, разработанное именно для таких сложных условий эксплуатации. Я часто сталкиваюсь с вопросами о различиях между этими двумя типами кабелей, и сегодня хотел бы подробно рассмотреть их особенности, технические характеристики и преимущества.

Назначение и область применения

Кабели КОГЭШ и КОГРЭШ — это силовые особо гибкие шахтные кабели, предназначенные для присоединения шахтного бурильного электроинструмента к электрической сети с изолированной нейтралью. Они рассчитаны на номинальное переменное напряжение 660 В частоты 50 Гц и соответствуют требованиям ГОСТ 31945-2012.

Эти кабели разработаны специально для использования в подземных выработках, где требуется особая гибкость и устойчивость к механическим воздействиям. Помимо этого, они обладают высокой степенью защиты от влаги и агрессивных сред, что крайне важно для долговечной работы в шахтных условиях.

Класс пожарной опасности по ГОСТ 31565-2012 для обоих типов кабелей — О1.8.2.5.4, что указывает на их соответствие строгим требованиям безопасности. Код ОКПД2 данной продукции: 27.32.13.121.

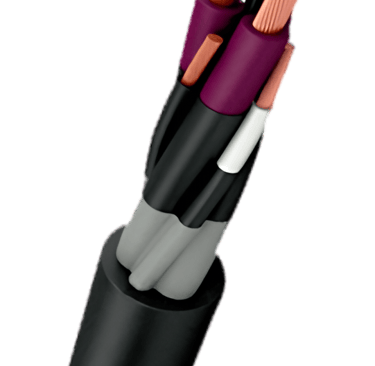

Конструктивные особенности

Несмотря на схожее назначение, кабели КОГЭШ и КОГРЭШ имеют некоторые конструктивные различия, которые важно учитывать при выборе:

Общие элементы конструкции:

1. Токопроводящая жила – медная многопроволочная, 5 класса гибкости по ГОСТ 22483. Диаметр проволок в жиле составляет до 0,30 мм, что обеспечивает исключительную гибкость.
2. Изоляция основных и вспомогательных жил выполнена из резины, обладающей высокими диэлектрическими свойствами.
3. Сердечник изготовлен из электропроводящей резины.
4. Оболочка – маслостойкая резина, не распространяющая горение, что критически важно для безопасности в шахтных условиях.

Отличия КОГЭШ от КОГРЭШ:

Главное отличие заключается в системе экранирования:

- КОГЭШ имеет поясной экран из электропроводящей резины, но не имеет индивидуальных экранов по жилам.
- КОГРЭШ оснащен индивидуальными экранами для каждой жилы, выполненными из электропроводящей резины.

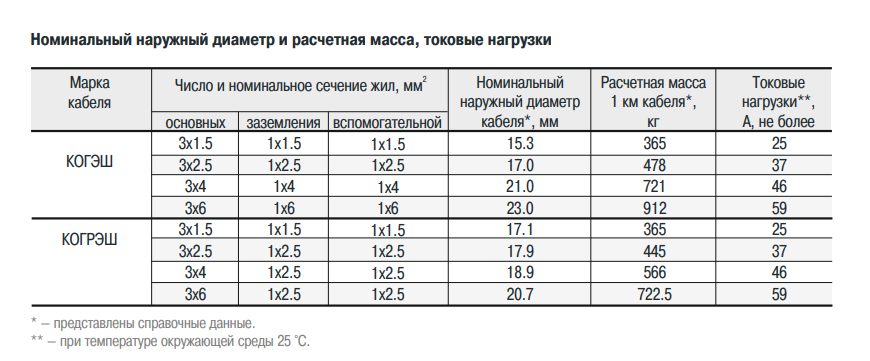

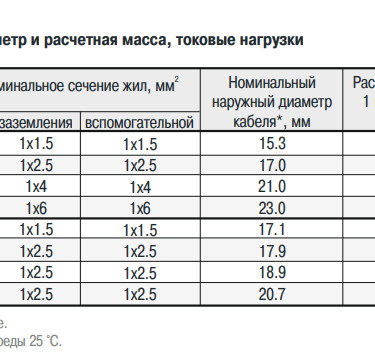

Технические характеристики и эксплуатационные параметры

Климатическое исполнение:

- КОГЭШ: категория размещения 5 по ГОСТ 15150, вид климатического исполнения У - КОГРЭШ: категория размещения 5 по ГОСТ 15150, вид климатического исполнения У и Т

Температурный режим:

- КОГЭШ: диапазон температур эксплуатации от -30 °С до 50 °С - КОГРЭШ: диапазон температур эксплуатации от -30 °С до 55 °С

Длительно допустимая температура на токопроводящих жилах кабелей не должна превышать 70 °С.

Механическая прочность:

Минимальный радиус изгиба кабелей составляет 3Dн (где Dн – наружный диаметр кабеля). Это важный параметр для шахтных условий, где кабели часто подвергаются изгибам.

Кабели выдерживают впечатляющее число циклов изгибов и осевых кручений:
- Для номинального сечения 1,5 мм² — 35 000 циклов
- Для номинального сечения 2,5 мм² — 28 000 циклов
- Для номинального сечения 4 и 6 мм² — 22 000 циклов

Электрические параметры:

Электрическое сопротивление при температуре 20 °С: - Изоляции на 1 км кабеля — не менее 50 МОм - Экранов — не более 1000 Ом

Другие характеристики:

- Срок службы кабелей — не менее 2 лет - Строительная длина кабелей — не менее 150 м

Отличительные особенности кабеля КОГЭШ

В сравнении с другими марками, выпускаемыми серийно, КОГЭШ имеет ряд преимуществ:

1. Упрощенная конструкция экранирования — отсутствие индивидуальных экранов по жилам с заменой на поясной экран и сердечник значительно упрощает разделку кабеля в условиях эксплуатации. Когда работаешь в шахте, где каждая минута на счету, это преимущество трудно переоценить.

2. Равнопрочная конструкция — все жилы имеют равное сечение, что обеспечивает равнопрочность конструкции и снижает риск повреждения отдельных жил при механических воздействиях.

3. Повышенная стойкость к изгибу — благодаря уменьшенному шагу скрутки кабель демонстрирует превосходную стойкость к многократным изгибам, что критически важно для мобильного шахтного оборудования.

Я помню случай, когда на одном из рудников Урала после перехода на кабели КОГЭШ время простоя оборудования из-за проблем с кабельной продукцией сократилось почти вдвое. Простота разделки и надежность конструкции позволили существенно ускорить ремонтные работы.

Практические аспекты применения

При выборе между КОГЭШ и КОГРЭШ следует учитывать конкретные условия эксплуатации:

- КОГЭШ оптимален для условий, где требуется частая разделка кабеля и повышенная гибкость, а также в случаях, когда оборудование подвергается частым перемещениям.

- КОГРЭШ предпочтителен в условиях повышенных требований к электромагнитной совместимости благодаря индивидуальному экранированию жил, а также в более жарких климатических условиях (исполнение Т).

Важно отметить, что оба типа кабелей обеспечивают высокий уровень безопасности и надежности в шахтных условиях, но имеют свои оптимальные области применения.

Заключение

Кабели КОГЭШ и КОГРЭШ представляют собой специализированные решения для обеспечения надежного электроснабжения шахтного бурильного электроинструмента. Благодаря уникальной конструкции, высокой гибкости и устойчивости к агрессивным факторам шахтной среды, эти кабели обеспечивают безопасную и бесперебойную работу оборудования в сложных условиях.

Выбор между КОГЭШ и КОГРЭШ должен основываться на конкретных требованиях проекта, условиях эксплуатации и особенностях подключаемого оборудования. Независимо от выбора, оба типа кабелей соответствуют строгим требованиям ГОСТ и обеспечивают необходимый уровень безопасности для шахтных работ.

Источники

1. ТУ 16.К73.047-96 (КОГЭШ)
2. ТУ 16.К56.017-92 (КОГРЭШ)
3. ГОСТ 31945-2012 "Кабели для горнорудной промышленности"
4. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
5. ГОСТ 22483 "Жилы токопроводящие для кабелей, проводов и шнуров"
6. ГОСТ 15150 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов"
