Кабели КПГ, КПГН, КПГСН, КПГУ для машин и оборудования 0,38/0,66 кВ

В современной промышленности одним из ключевых компонентов, обеспечивающих надежную работу передвижного оборудования, являются силовые гибкие кабели. Среди множества разновидностей особое место занимают кабели серий КПГ, КПГН, КПГСН и КПГУ, разработанные согласно техническим условиям ТУ 16.К73.05-2021. Эти кабели стали незаменимыми элементами в различных отраслях промышленности благодаря своим уникальным характеристикам и способности работать в сложных условиях.

Назначение и область применения

Кабели на 380/660 В разработаны специально для присоединения передвижных машин, механизмов и оборудования к электрическим сетям. Они рассчитаны на номинальное напряжение 380/660 В переменного тока частотой до 400 Гц или номинальное напряжение до 1000 В постоянного тока. Важно отметить, что данные кабели предназначены для среднего и тяжелого режимов работы, но не подходят для использования в подъемно-транспортном оборудовании и подобных механизмах.

Каждый тип кабеля имеет свою преимущественную область применения:

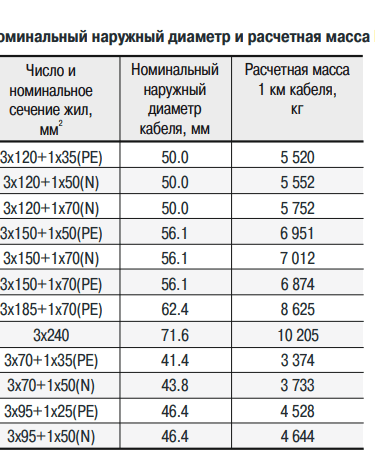

КПГ

- Применяется при изгибах с радиусом не менее 5 диаметров кабеля - Подходит для условий с длительно допустимой температурой нагрева токопроводящих жил до 75°С - Оптимален для легкого и среднего режимов работы - Обладает высокой гибкостью и надежностью при умеренных нагрузках

КПГН

- Используется при изгибах с радиусом не менее 5 диаметров

кабеля - Устойчив к воздействию агрессивных веществ и смазочных

масел - Работает при длительно допустимой температуре нагрева токопроводящих

жил до 75°С - Предназначен для среднего и тяжелого режимов

работы - Отличается повышенной стойкостью к химическим воздействиям

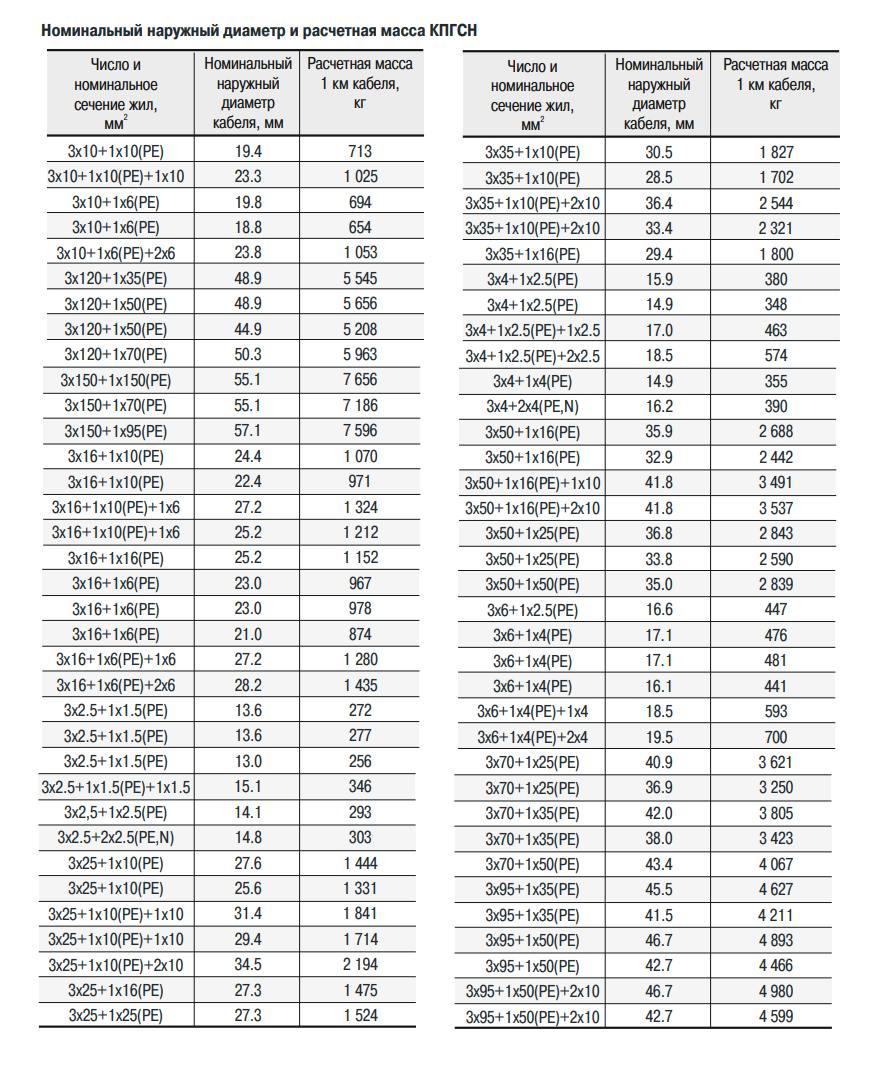

КПГСН

- Применяется при изгибах с радиусом не менее 5 диаметров кабеля - Устойчив к раздавливающим нагрузкам - Защищен от воздействия агрессивных веществ и смазочных масел - Функционирует при длительно допустимой температуре нагрева токопроводящих жил до 75°С - Разработан для среднего и тяжелого режимов работы

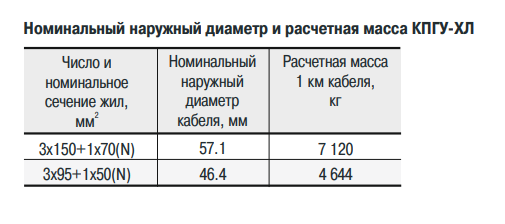

КПГУ

- Используется при изгибах с радиусом не менее 10 диаметров кабеля - Выдерживает значительные растягивающие нагрузки - Работает при длительно допустимой температуре нагрева токопроводящих жил до 75°С - Специально создан для тяжелого режима работы - Обладает усиленными механическими характеристиками

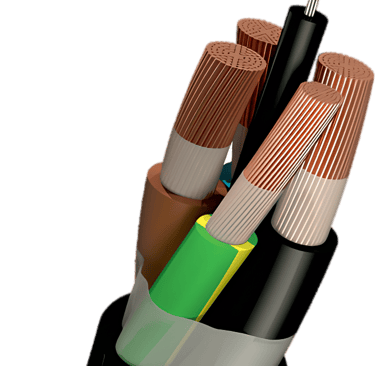

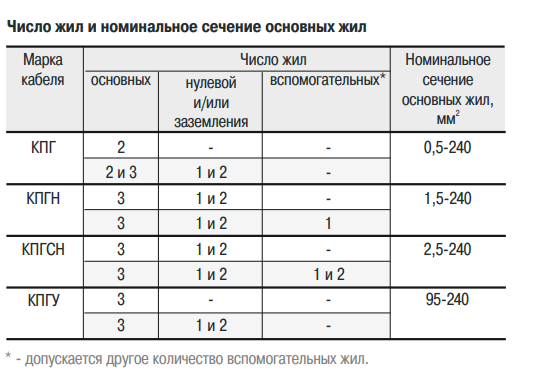

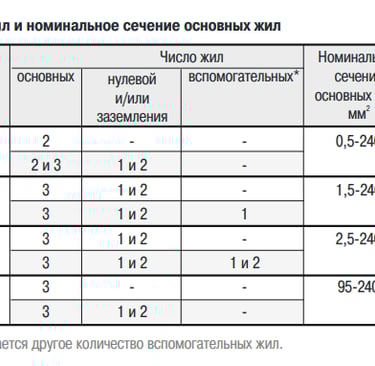

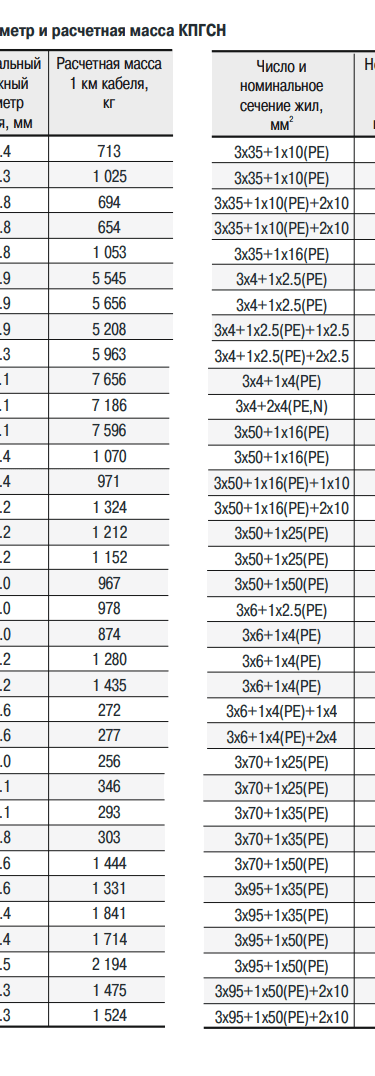

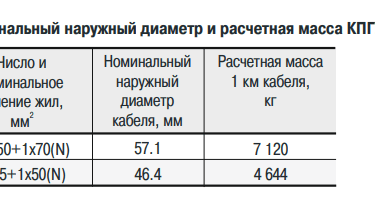

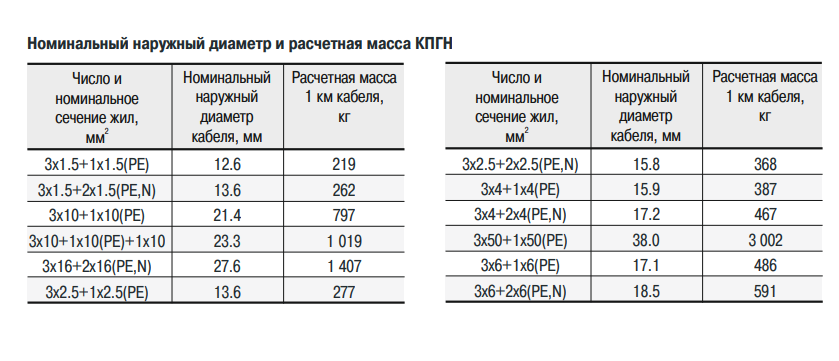

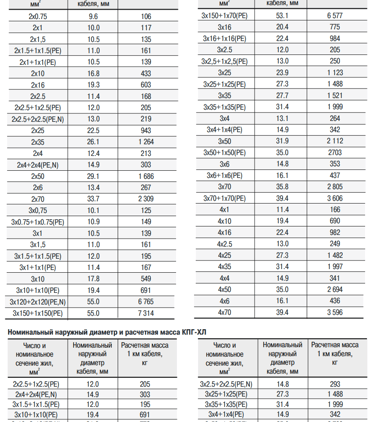

Конструктивные особенности

Я часто замечал, что понимание конструкции кабеля помогает правильно выбрать нужный тип для конкретных условий эксплуатации. Рассмотрим основные элементы конструкции данных кабелей:

1. Токопроводящая жила — медная, 5 класса гибкости по ГОСТ 22483. Для кабелей, предназначенных для работы в тропическом климате, жилы изготавливаются из медной проволоки, луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%.

2. Разделительный слой — представляет собой синтетическую пленку. В некоторых случаях допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.

3. Изоляция — выполнена из резины. В кабелях с числом жил от 2 до 5 изолированные жилы отличаются цветом изоляции. Жила заземления имеет двуцветную изоляцию с комбинацией зеленого и желтого цветов. Нулевая жила имеет изоляцию синего цвета.

4. Скрутка — изолированные жилы скручены между собой. Возможна скрутка с междужильным заполнением из синтетических нитей или резины вокруг сердечника.

5. Сердечник — для кабеля КПГСН используется круглый резиновый сердечник, обеспечивающий дополнительную механическую прочность.

6. Разделительный слой поверх скрученных жил — может быть выполнен из синтетической пленки, талька, термоскрепленного полотна или другого аналогичного материала.

7. Оболочка — для кабелей КПГ и КПГУ используется резина, а для КПГН и КПГСН — маслостойкая полихлоропреновая резина, не распространяющая горение при одиночной прокладке.

Пожарная безопасность и классификация

Согласно ГОСТ 31565-2012, кабели имеют следующие классы пожарной опасности:
- О1.8.2.5.4 — для марок КПГН и КПГСН
- О2.8.2.5.4 — для остальных марок (КПГ и КПГУ)

Код ОКПД2 для данных кабелей — 27.32.13.124.

Устойчивость к внешним воздействиям

Кабели серий КПГ, КПГН, КПГСН и КПГУ демонстрируют высокую устойчивость к различным внешним факторам:

- Воздействию солнечного излучения
- Поражению плесневыми грибами (для исполнения "Т")
- Воздействию смазочных масел, попадающих на поверхность оболочки (для кабеля КПГСН)

Особенно впечатляет механическая прочность кабеля КПГСН с номинальным сечением 16 мм², который способен выдерживать раздавливающие нагрузки не менее 8 кН (800 кгс).

Указания по эксплуатации

Виды климатического исполнения и категории размещения

В зависимости от условий эксплуатации, кабели выпускаются в различных климатических исполнениях по ГОСТ 15150-69:
- КПГ, КПГУ: У, ХЛ, Т, категория размещения 1
- КПГН, КПГСН: У, Т, категории размещения 1, 2, 3, 4, 5

Температурные режимы эксплуатации

Диапазон рабочих температур зависит от исполнения кабеля:
- Для кабелей в исполнении "Т": от -10°С до 55°С
- КПГН, КПГСН: от -30°С до 50°С
- КПГ, КПГУ: от -50°С до 50°С
- Для кабелей в исполнении "ХЛ": от -60°С до 50°С

Механические характеристики

Растягивающее усилие на кабель на 1 мм² суммарного сечения жил составляет:
- Для КПГУ: не менее 49 Н (5,0 кгс)
- Для остальных марок: не менее 19,6 Н (2,0 кгс)

Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины кабеля и температуру 20°С, на период эксплуатации должно быть не менее 1 МОм.

Срок службы и гарантии

Срок службы кабелей зависит от марки:
- КПГН, КПГСН: не менее 2,5 лет
- КПГ, КПГУ: не менее 4 лет

Гарантийный срок эксплуатации составляет 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.

Строительная длина

Строительная длина кабелей зависит от номинального сечения основных жил:
- До 35 мм² включительно: не менее 150 м
- 50-120 мм²: не менее 125 м
- 150 мм² и выше: не менее 100 м

Допускается сдача кабелей длиной не менее 20 м в количестве не более 20% от общей длины сдаваемой партии. По согласованию с заказчиком возможна сдача кабелей любыми длинами.

Заключение

Кабели КПГ, КПГН, КПГСН и КПГУ представляют собой надежное решение для подключения передвижных машин и механизмов к электрическим сетям. Благодаря своим уникальным характеристикам, каждый тип кабеля находит применение в определенных условиях эксплуатации. При выборе кабеля необходимо учитывать режим работы, механические нагрузки, воздействие агрессивных сред и температурные условия.

Правильный выбор кабеля не только обеспечит надежную работу оборудования, но и значительно продлит срок его службы. В моей практике нередки случаи, когда неверно подобранный кабель становился причиной простоя дорогостоящего оборудования и значительных финансовых потерь.

Список использованных источников

1. ТУ 16.К73.05-2021 "Кабели силовые гибкие на напряжение 0,38/0,66 кВ"
2. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
3. ГОСТ 22483 "Жилы токопроводящие для кабелей, проводов и шнуров"
4. ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов"
5. Технические материалы Холдинга Кабельный Альянс по кабелям КПГСН
