КГЭШ и КГЭТШ: Гибкие силовые кабели для шахтных работ

В мире горнодобывающей промышленности надежность электроснабжения – не просто техническое требование, а вопрос безопасности и эффективности производства. Особые условия эксплуатации оборудования в шахтах требуют применения специализированных кабельных решений, способных выдерживать механические нагрузки, влажность и другие неблагоприятные факторы подземной среды. Именно поэтому кабели КГЭШ и КГЭТШ стали незаменимыми элементами в системах электроснабжения горнодобывающих предприятий России и стран СНГ.

Назначение и область применения

Кабели КГЭШ и КГЭТШ представляют собой силовые гибкие кабели с медными жилами, резиновой изоляцией, эластичными электропроводящими экранами, в резиновой оболочке. Они специально разработаны для эксплуатации в сложных условиях шахтных работ.

Основное назначение этих кабелей – присоединение передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное переменное напряжение до 1140 В с частотой до 50 Гц на основных жилах и 220 В на вспомогательных жилах.

Я часто наблюдал, как правильный выбор кабельной продукции существенно влияет на бесперебойность работы горнодобывающего оборудования. Шахтные кабели КГЭШ и КГЭТШ зарекомендовали себя как надежное решение для обеспечения электроснабжения в самых суровых условиях эксплуатации.

Конструктивные особенности

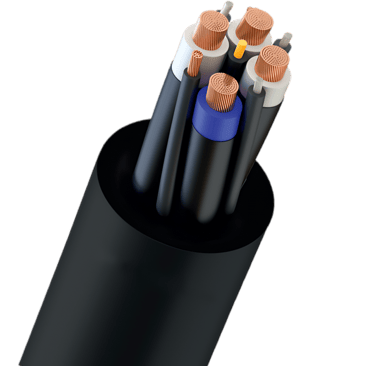

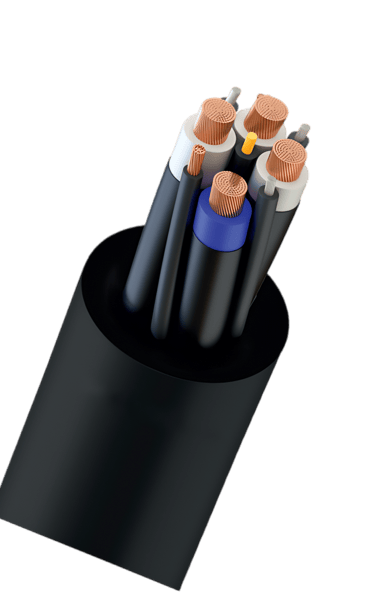

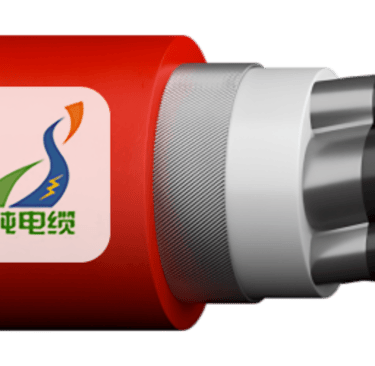

Конструкция кабелей КГЭШ и КГЭТШ разработана с учетом всех требований к безопасности и надежности при эксплуатации в шахтах. Рассмотрим основные элементы их строения:

1. Токопроводящая жила

Сердцем кабеля является медная многопроволочная токопроводящая жила круглой формы, выполненная по 5 классу гибкости согласно ГОСТ 22483. Такая конструкция обеспечивает необходимую гибкость кабеля при сохранении отличных электротехнических характеристик.

2. Разделительный слой

Между токопроводящей жилой и изоляцией накладывается синтетическая пленка, которая выполняет функцию разделительного слоя. В некоторых случаях допускается наложение изоляции без пленки, если отсутствует залипание изоляции к жиле. Это технологическое решение упрощает процесс монтажа и обслуживания.

3. Изоляция

Изоляция жил выполнена из специальной резины с высокими изоляционными свойствами. Для удобства идентификации основные изолированные жилы имеют сплошную отличительную расцветку.

Что касается вспомогательных жил, то здесь применяется следующая система маркировки:
- В группе из трех жил – сплошная отличительная расцветка
- В группе из шести жил – счетная пара жил, отличающаяся между собой и от других жил цветом

Жила заземления обычно выполняется без изоляции, хотя допускается наложение защитного покрытия из электропроводящей резины или обмотка электропроводящим полотном.

4. Экранирование

Поверх изоляции основных жил наложен экран из электропроводящей резины. Это техническое решение обеспечивает защиту от электромагнитных помех и повышает безопасность эксплуатации кабеля в условиях шахты.

5. Скрутка

Конструкция кабеля предусматривает особую систему скрутки жил:
- Вспомогательные изолированные жилы скручены в группы из трех, пяти или шести жил с шагом не более 8 наружных диаметров по скрутке
- Экранированные основные жилы и жила заземления 4-х жильных кабелей скручены между собой
- Экранированные основные жилы и группы вспомогательных жил скручены вокруг резинового сердечника

Шаг скрутки жил в кабель составляет не более десяти номинальных наружных диаметров по скрутке, что обеспечивает оптимальное соотношение гибкости и механической прочности.

6. Разделительный слой под оболочкой

Поверх скрученных жил накладывается синтетическая пленка или нетканое полотно. В некоторых модификациях кабелей допускается изготовление без этого слоя при условии обеспечения свободного отделения изолированных жил от оболочки.

7. Оболочка

Внешняя оболочка кабелей КГЭШ и КГЭТШ выполнена из специальной резины, не распространяющей горение при одиночной прокладке. Оболочка может быть однослойной или двухслойной, что обеспечивает дополнительную механическую защиту и повышает срок службы кабеля в агрессивных условиях шахты.

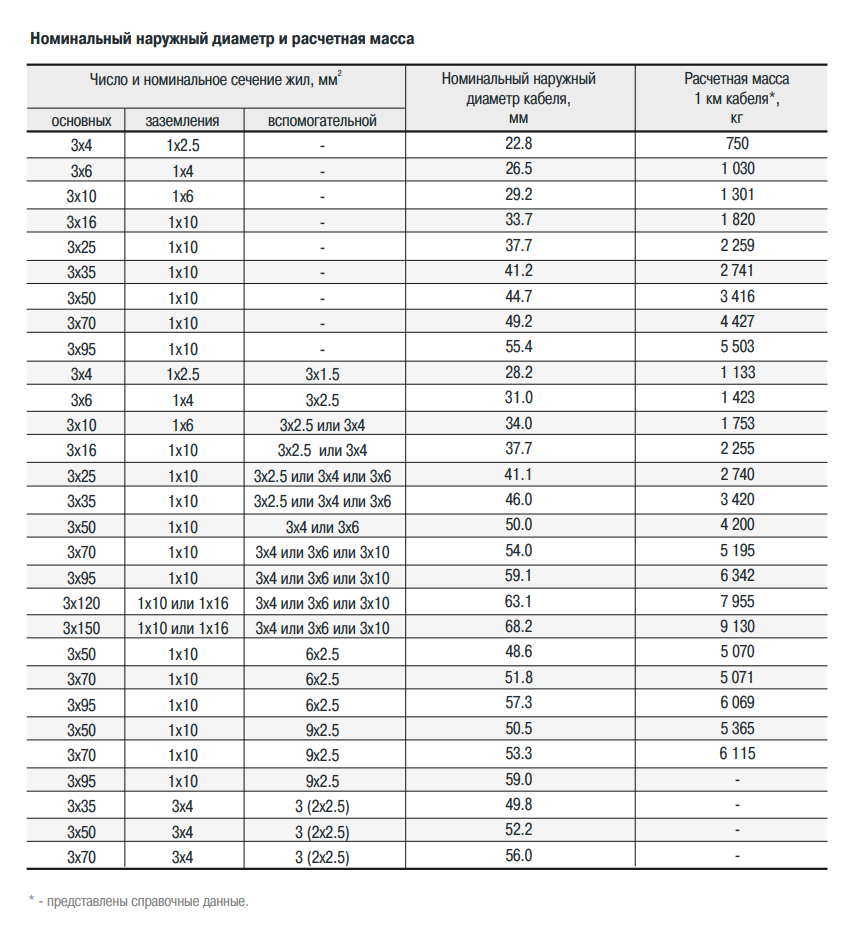

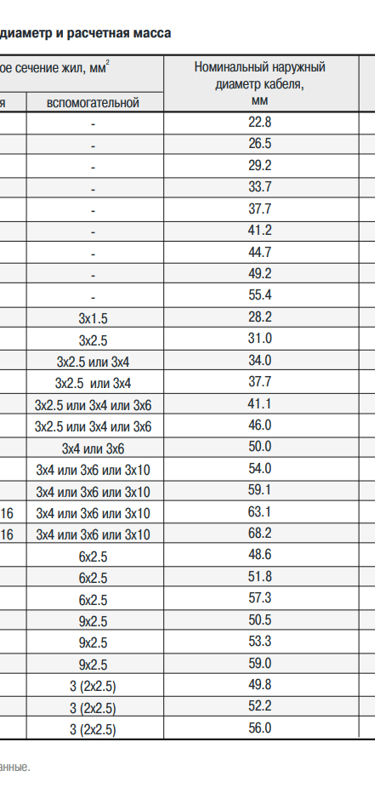

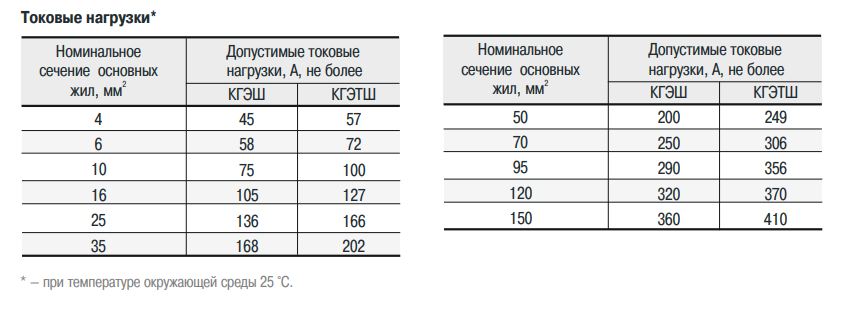

Технические характеристики

Кабели КГЭШ и КГЭТШ производятся в соответствии с ТУ 16.К73.012 и имеют класс пожарной опасности О1.8.2.5.4 по ГОСТ 31565-2012. Код ОКПД2 данной продукции: 27.32.13.121.

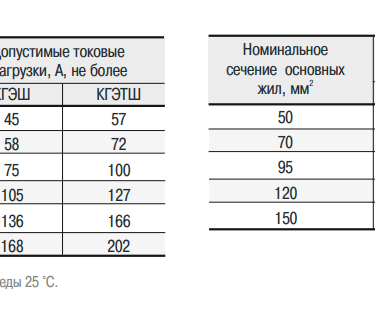

Основные технические характеристики:

- Виды климатического исполнения: У и Т, категория размещения 5 по ГОСТ 15150 - Диапазон температур эксплуатации: от -30 °С до 55 °С - Электрическое сопротивление изоляции на 1 км: не менее 50 МОм - Электрическое сопротивление индивидуальных экранов: не более 1,5 кОм - Длительно допустимая температура на токопроводящих жилах:

• КГЭШ: не более 75 °С

• КГЭТШ: не более 90 °С

Говоря о механических характеристиках, нельзя не отметить следующие параметры:
- Растягивающие усилия кабелей составляют не более 49 Н (5,0 кгс) на 1 мм² суммарного сечения жил
- Не допускается закручивание кабеля на угол более 2π рад на длине 1 м в любую сторону
- Минимально допустимый радиус изгиба при монтаже и эксплуатации: не менее 5 Dн
- Стойкость кабеля к изгибу на угол ±π рад: не менее 4 000 циклов

Испытания и надежность

Кабели КГЭШ и КГЭТШ проходят строгие испытания перед поставкой потребителю. В частности, они выдерживают испытание напряжением переменного тока номинальной частоты 50 Гц без погружения в воду в течение 5 минут:
- Для основных жил: 3,5 кВ
- Для вспомогательных жил: 1,5 кВ

Срок службы кабелей составляет не менее 1,5 лет, что является хорошим показателем для оборудования, работающего в таких сложных условиях, как шахты. Гарантийный срок эксплуатации – 6 месяцев с момента ввода кабелей в эксплуатацию.

Особенности поставки

Стандартная строительная длина кабелей составляет не менее 200 метров. Однако по согласованию с потребителем допускается поставка кабелей другими длинами, что позволяет оптимизировать затраты на монтаж и минимизировать количество соединительных муфт.

Различия между КГЭШ и КГЭТШ

Хотя кабели КГЭШ и КГЭТШ имеют схожее назначение и конструкцию, между ними есть существенные различия. Основное отличие заключается в температурных характеристиках:

КГЭШ имеет максимально допустимую температуру на токопроводящих жилах 75 °С, в то время как КГЭТШ может эксплуатироваться при температуре до 90 °С. Это достигается благодаря использованию в КГЭТШ резины повышенной нагревостойкости для изоляции жил.

Такая разница в температурных режимах определяет области применения кабелей: КГЭТШ чаще используется в условиях с повышенными тепловыми нагрузками или в оборудовании с более интенсивным режимом работы.

Заключение

Кабели КГЭШ и КГЭТШ представляют собой специализированные решения для обеспечения электроснабжения передвижных машин и механизмов при подземных горных работах. Их конструкция оптимизирована для работы в сложных условиях шахт, где требуется повышенная гибкость, механическая прочность и стойкость к внешним воздействиям.

Применение этих кабелей способствует повышению безопасности и эффективности горнодобывающих работ, обеспечивая надежное электроснабжение оборудования в самых суровых условиях эксплуатации. При выборе между КГЭШ и КГЭТШ следует учитывать конкретные условия эксплуатации, особенно температурный режим работы оборудования.

Как показывает практика, правильный выбор кабельной продукции – один из ключевых факторов, определяющих надежность работы электрооборудования в шахтах и, как следствие, безопасность персонала и эффективность производственного процесса.

Источники

1. ТУ 16.К73.012 - Технические условия на кабели силовые гибкие шахтные
2. ГОСТ 31565-2012 - Кабельные изделия. Требования пожарной безопасности
3. ГОСТ 22483 - Жилы токопроводящие для кабелей, проводов и шнуров
4. ГОСТ 15150 - Машины, приборы и другие технические изделия. Исполнения для различных климатических районов
