КОГЭШ и КОГРЭШ: Отличия и Преимущества Гибких Шахтных Кабелей

Узнайте о ключевых особенностях кабелей КОГЭШ и КОГРЭШ, их конструктивных преимуществах и соответствию ГОСТ 31945-2012.

КОГЭШ и КОГРЭШ: Отличия и Преимущества Гибких Шахтных Кабелей

Введение

В горнодобывающей промышленности надежность электроснабжения оборудования является не просто техническим требованием, а вопросом безопасности и эффективности работы. Особо гибкие шахтные кабели серий КОГЭШ и КОГРЭШ уже много лет являются стандартом для подключения бурильного электроинструмента в условиях повышенной механической нагрузки и влажности. Что делает эти кабели особенными? Почему их конструкция так важна для безопасной работы в шахтах? Давайте разберемся в технических особенностях, различиях и преимуществах этих специализированных кабельных решений.

Назначение и область применения

Кабели КОГЭШ и КОГРЭШ предназначены для присоединения шахтного бурильного электроинструмента к электрической сети с изолированной нейтралью. Они рассчитаны на номинальное переменное напряжение 660 В с частотой 50 Гц. Я часто наблюдал, как в реальных условиях шахты именно эти кабели становятся незаменимыми элементами электроснабжения.

Основные сферы применения:

• Подземные горные выработки

• Буровые установки и проходческие комбайны

• Шахтное оборудование с повышенными требованиями к гибкости кабеля

• Условия с высокой механической нагрузкой на кабельные линии

• Среды с повышенной влажностью и агрессивными средами

Технические характеристики и конструкция

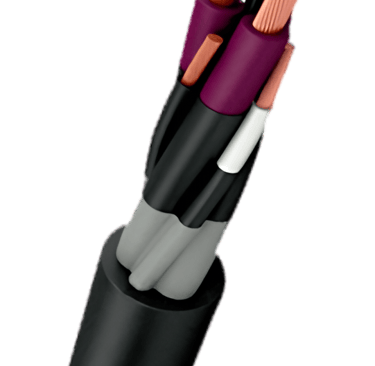

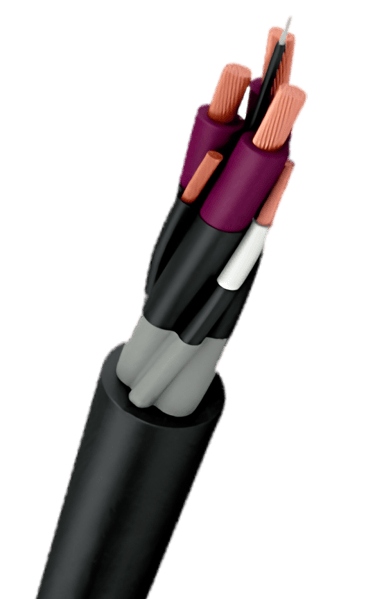

Общая конструкция кабелей

Оба типа кабелей имеют многослойную конструкцию, обеспечивающую необходимую защиту и эксплуатационные характеристики. Однако между ними есть существенные отличия, которые определяют их специфические области применения.

Основные элементы конструкции включают:

1. Токопроводящая жила – медная многопроволочная, 5 класса гибкости по ГОСТ 22483. Диаметр проволок в жиле не превышает 0,30 мм, что обеспечивает исключительную гибкость кабеля.

2. Изоляция основных и вспомогательных жил – выполнена из специальной резины, которая сохраняет свои свойства даже при значительных механических нагрузках и перепадах температур.

3. Сердечник – изготовлен из электропроводящей резины, что повышает безопасность эксплуатации кабеля в условиях шахты.

4. Экранирование – одно из ключевых различий между КОГЭШ и КОГРЭШ:
- Для КОГЭШ характерен поясной экран из электропроводящей резины
- КОГРЭШ оснащен индивидуальными экранами по жилам из электропроводящей резины

5. Оболочка – маслостойкая резина, не распространяющая горение, что критически важно для безопасности в шахтных условиях.

Эксплуатационные параметры

Что касается условий эксплуатации, кабели демонстрируют впечатляющие показатели:

- Температурный диапазон эксплуатации:

• КОГЭШ: от -30 °С до 50 °С

• КОГРЭШ: от -30 °С до 55 °С

• При номинальном сечении 1,5 мм² – 35 000 циклов

• При номинальном сечении 2,5 мм² – 28 000 циклов

• При номинальном сечении 4 и 6 мм² – 22 000 циклов

- Длительно допустимая температура на токопроводящих жилах не должна превышать 70 °С.

- Минимальный радиус изгиба составляет 3 диаметра кабеля, что позволяет использовать их в стесненных условиях.

- Механическая прочность – кабели выдерживают значительное число циклов изгибов и осевых кручений:

Помню случай, когда на одной из шахт Урала кабель КОГЭШ продолжал исправно работать даже после того, как подвергся серьезным механическим воздействиям при обвале породы – это наглядно демонстрирует их надежность в экстремальных условиях.

Ключевые отличия КОГЭШ от стандартных кабелей

Кабели КОГЭШ имеют ряд отличительных особенностей по сравнению с другими марками, выпускаемыми серийно:

1. Отсутствие индивидуальных экранов по жилам с заменой на поясной экран и сердечник – это значительно упрощает разделку кабеля в условиях эксплуатации, что особенно важно при проведении ремонтных работ в шахте.

2. Все жилы равного сечения, что обеспечивает равнопрочность конструкции. В отличие от кабелей с жилами разного сечения, такая конструкция более устойчива к механическим нагрузкам.

3. Уменьшенный шаг скрутки, что существенно повышает стойкость к изгибу – критически важный параметр для шахтного оборудования, которое постоянно перемещается.

Сравнение КОГЭШ и КОГРЭШ

Технические различия

Несмотря на схожее назначение, между КОГЭШ и КОГРЭШ есть существенные различия:

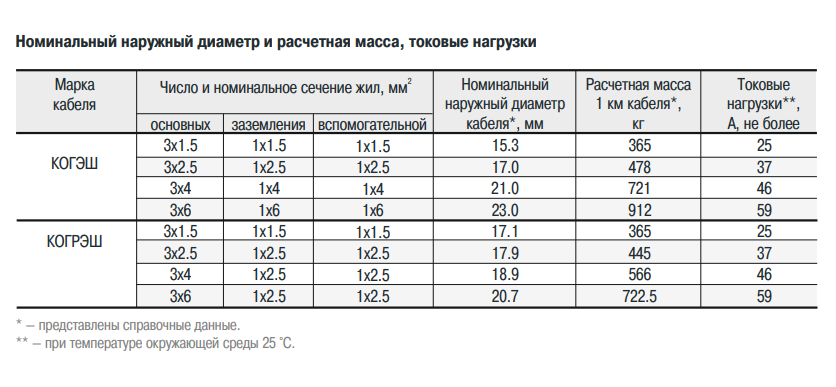

| Параметр | КОГЭШ | КОГРЭШ |
|----------|-------|--------|
| Технические условия | ТУ 16.К73.047-96 | ТУ 16.К56.017-92 |
| Климатическое исполнение | У | У и Т |
| Температурный диапазон | от -30 °С до 50 °С | от -30 °С до 55 °С |
| Тип экранирования | Поясной экран | Индивидуальные экраны по жилам |

Преимущества и недостатки

КОГЭШ: - Преимущества: Более простая разделка, равнопрочная конструкция, повышенная стойкость к изгибу. - Недостатки: Меньший температурный диапазон, ограниченное климатическое исполнение.КОГРЭШ: - Преимущества: Расширенный температурный диапазон, возможность использования в тропическом климате, лучшая электромагнитная защита благодаря индивидуальным экранам. - Недостатки: Более сложная разделка из-за индивидуальных экранов, потенциально меньшая гибкость.

Нормативные требования и соответствие стандартам

Оба типа кабелей соответствуют требованиям ГОСТ 31945-2012, что гарантирует их высокое качество и безопасность. Класс пожарной опасности по ГОСТ 31565-2012 составляет О1.8.2.5.4, а код ОКПД2 – 27.32.13.121.

Электрические характеристики также строго регламентированы:
- Электрическое сопротивление изоляции на 1 км кабеля – не менее 50 МОм
- Сопротивление экранов – не более 1000 Ом

Особенности эксплуатации и срок службы

Срок службы кабелей составляет не менее 2 лет при соблюдении условий эксплуатации. Строительная длина кабелей – не менее 150 м, что позволяет минимизировать количество соединений при прокладке.

На практике я не раз сталкивался с ситуациями, когда правильно подобранный и установленный кабель КОГЭШ или КОГРЭШ служил значительно дольше заявленного срока – иногда до 3-4 лет в зависимости от условий эксплуатации.

Заключение

Кабели КОГЭШ и КОГРЭШ представляют собой специализированные решения для сложных условий эксплуатации в шахтах. Их конструктивные особенности обеспечивают необходимую гибкость, механическую прочность и электробезопасность. Выбор между этими типами кабелей должен осуществляться с учетом конкретных условий эксплуатации, климатических факторов и требований к простоте обслуживания.

В современной горнодобывающей промышленности, где надежность оборудования напрямую влияет на безопасность персонала и эффективность работы, правильный выбор кабельной продукции становится критически важным фактором успеха предприятия.

Источники

1. ТУ 16.К73.047-96 (КОГЭШ)
2. ТУ 16.К56.017-92 (КОГРЭШ)
3. ГОСТ 31945-2012 "Кабели для горнорудной промышленности"
4. ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
5. ГОСТ 22483 "Жилы токопроводящие для кабелей, проводов и шнуров"
6. Холдинг Кабельный Альянс, каталог продукции "Кабели для горнорудной промышленности"
