КРГП-ХЛ и КВГП-ХЛ: морозостойкие кабели для перегружателей

В суровых условиях российского климата, где температура нередко опускается до экстремально низких значений, надежность промышленного оборудования становится вопросом первостепенной важности. Особенно это касается рудноугольной промышленности, где бесперебойная работа перегружателей критически важна для всего производственного процесса. Именно здесь на первый план выходят специализированные кабели КРГП-ХЛ и КВГП-ХЛ, разработанные с учетом повышенных требований к морозостойкости и гибкости.

Основные характеристики и назначение

Кабели КРГП-ХЛ и КВГП-ХЛ разработаны в соответствии с техническими условиями ТУ 16.К73.056-2000 и относятся к категории особо гибких кабелей с повышенной морозоустойчивостью. Согласно классификации ГОСТ 31565-2012, они имеют класс пожарной опасности О1.8.2.5.4, а по коду ОКПД2 относятся к категории 27.32.13.126.

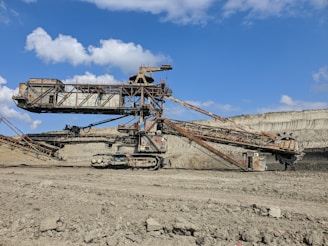

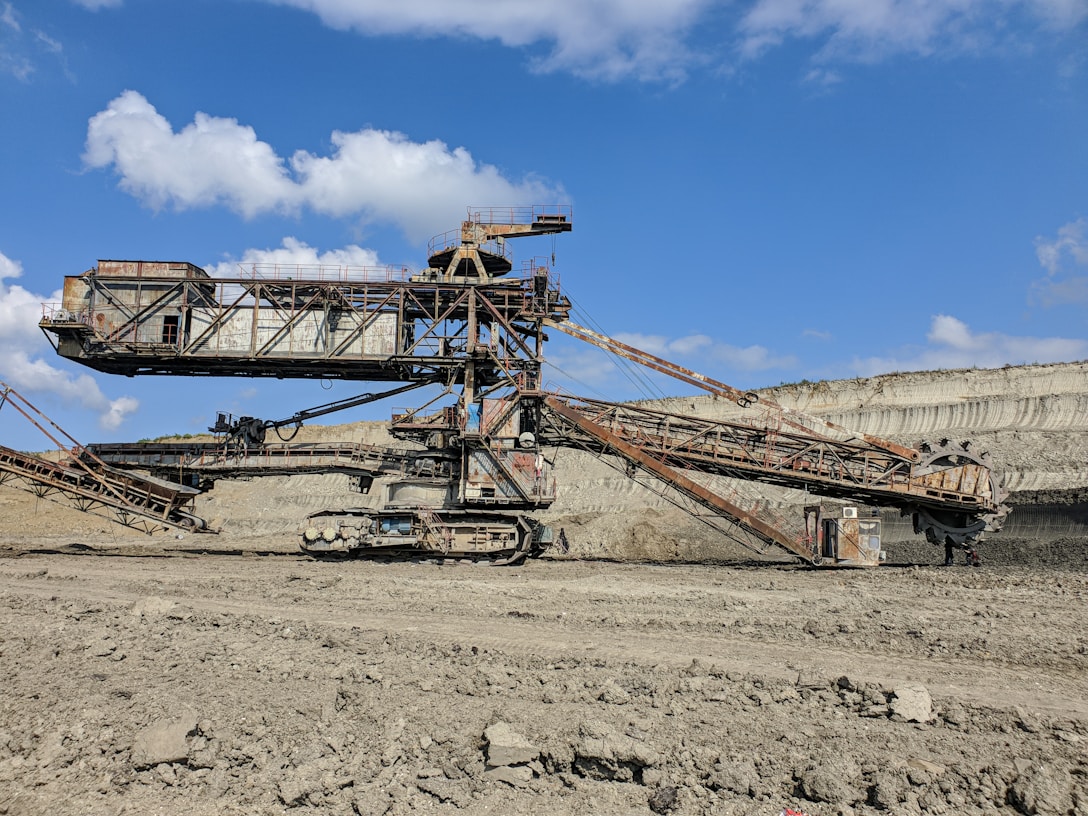

Основное предназначение этих кабелей — обеспечение надежного электрического соединения грейферной тележки рудноугольных перегружателей с сетью переменного тока. При этом важно отметить различие в номинальном напряжении:

- Для кабелей КРГП-ХЛ с резиновой изоляцией — 660 В
- Для кабелей КВГП-ХЛ с поливинилхлоридной изоляцией — 380 В

Частота переменного тока в обоих случаях составляет стандартные 50 Гц, что соответствует общепринятым нормам в российских электросетях.

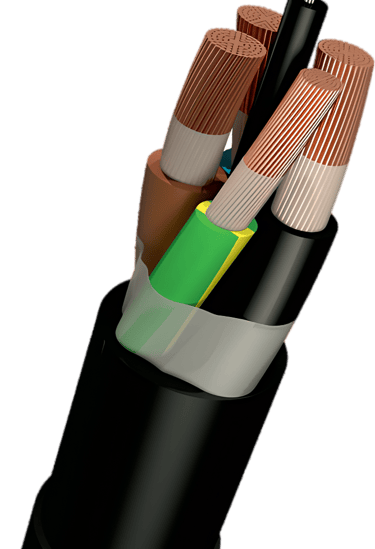

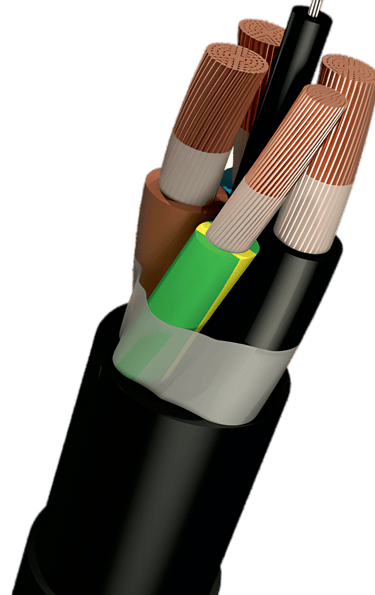

Конструктивные особенности

Несмотря на схожее назначение, кабели КРГП-ХЛ и КВГП-ХЛ имеют ряд конструктивных отличий, которые определяют их эксплуатационные характеристики.

Токопроводящая жила

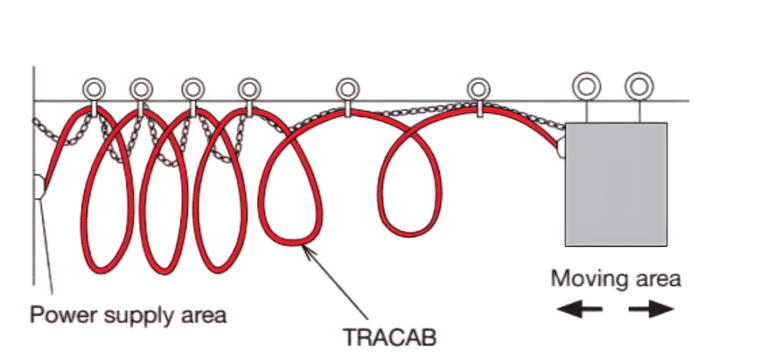

В основе обоих типов кабелей лежит медная многопроволочная токопроводящая жила 5 класса гибкости по ГОСТ 22483. Я часто замечал, что именно высокий класс гибкости является ключевым фактором для обеспечения надежной работы в условиях постоянного движения и изгибов, характерных для грейферных тележек. Многопроволочная структура жилы позволяет кабелю сохранять целостность при многочисленных циклах перемотки и изгиба.

Изоляция

Здесь проявляется первое существенное различие между двумя типами кабелей:

- КРГП-ХЛ использует резиновую изоляцию, которая обеспечивает отличные диэлектрические свойства и сохраняет эластичность даже при экстремально низких температурах

- КВГП-ХЛ оснащен изоляцией из поливинилхлоридного пластиката, который обладает хорошими электроизоляционными свойствами и устойчивостью к механическим воздействиям

Сердечник и обмотка

В кабеле КВГП-ХЛ сердечник выполнен из поливинилхлоридного пластиката, что обеспечивает дополнительную механическую прочность и стабильность формы. Оба типа кабелей имеют обмотку из синтетической пленки, которая служит дополнительным слоем защиты и повышает общую надежность конструкции.

Оболочка

Внешняя оболочка — еще один элемент, по которому различаются рассматриваемые кабели:

- КРГП-ХЛ защищен морозостойкой резиной, которая сохраняет свои свойства даже при температуре -60°C

- КВГП-ХЛ имеет оболочку из поливинилхлоридного пластиката специального состава, также обеспечивающую работоспособность в условиях низких температур

Эксплуатационные характеристики

Кабели КРГП-ХЛ и КВГП-ХЛ разработаны для эксплуатации в особо суровых климатических условиях. Вид климатического исполнения — ХЛ, категория размещения 1 по ГОСТ 15150, что подразумевает возможность использования на открытом воздухе в экстремально холодном климате.

Основные эксплуатационные параметры включают:

- Температурный диапазон эксплуатации: от -60°C до +50°C
- Длительно допустимая температура на токопроводящей жиле: не более 70°C
- Максимальный радиус изгиба: 10 Dн (где Dн — наружный диаметр кабеля), но не менее 250 мм
- Стойкость к перемоткам: впечатляющие 150 000 циклов
- Стойкость к знакопеременным изгибам на угол ±π радиан при температуре -40°C: 15 000 циклов
- Срок службы: не менее 7 лет
- Стандартная строительная длина: не менее 100 м

По согласованию с потребителем допускается поставка кабелей другими длинами, что обеспечивает гибкость при проектировании и монтаже электрических систем перегружателей.

Практические аспекты применения

В практическом применении данные кабели демонстрируют ряд преимуществ, которые делают их незаменимыми в условиях рудноугольных предприятий:

1. Исключительная гибкость — позволяет использовать кабели в системах с постоянным движением без риска повреждения
2. Высокая морозостойкость — обеспечивает бесперебойную работу даже в экстремально холодных регионах
3. Долговечность — высокая стойкость к механическим воздействиям увеличивает срок службы
4. Надежность электрического соединения — качественные материалы изоляции гарантируют стабильность электрических параметров
5. Безопасность — соответствие нормам пожарной безопасности минимизирует риски при эксплуатации

Кабели КРГП-ХЛ с резиновой изоляцией часто предпочтительнее в самых суровых условиях эксплуатации, где требуется максимальная гибкость при экстремально низких температурах. КВГП-ХЛ, в свою очередь, может быть более экономичным решением для менее экстремальных условий, сохраняя при этом высокий уровень надежности.

Заключение

Кабели КРГП-ХЛ и КВГП-ХЛ представляют собой специализированные решения, разработанные с учетом специфических требований рудноугольной промышленности России. Их уникальные характеристики морозостойкости и гибкости обеспечивают надежную работу грейферных тележек перегружателей в самых суровых климатических условиях.

При выборе между этими двумя типами кабелей следует руководствоваться конкретными условиями эксплуатации, требуемым номинальным напряжением и экономическими соображениями. В любом случае, оба типа кабелей соответствуют высоким стандартам качества и безопасности, установленным российскими нормативными документами.

Правильный выбор и эксплуатация этих кабелей — залог бесперебойной работы рудноугольных перегружателей даже в самые суровые зимы, что в конечном итоге способствует стабильности всего производственного процесса добычи и переработки полезных ископаемых.
