PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10кВ Технологический прорыв в кабельной промышленности: Современные решения для портов и судостроительных верфей

Инновационный кабель PROTOLON XPRT-LWL 6/10кВ от Feichun Cable: силовая передача и оптоволоконная связь для портов, судостроения и тяжелой промышленности. Узнайте о технических характеристиках, преимуществах и применении в экстремальных условиях.

Технологический прорыв в кабельной промышленности: Современные решения для портов и судостроительных верфей

Обзор силовых кабелей PROTOLON XPRT-LWL 6/10кВ с оптоволокном для тяжелых промышленных условий

В современной промышленности, особенно в портовой инфраструктуре и судостроении, надежность электроснабжения и передачи данных играет критическую роль. Компания Feichun Cable предлагает инновационное решение — кабель PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10кВ, который сочетает в себе высоковольтную передачу электроэнергии и оптоволоконную передачу данных. Это передовое решение специально разработано для использования в наиболее требовательных промышленных условиях.

Что такое PROTOLON XPRT-LWL и почему он так важен для промышленности?

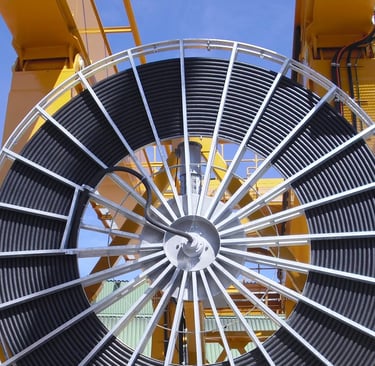

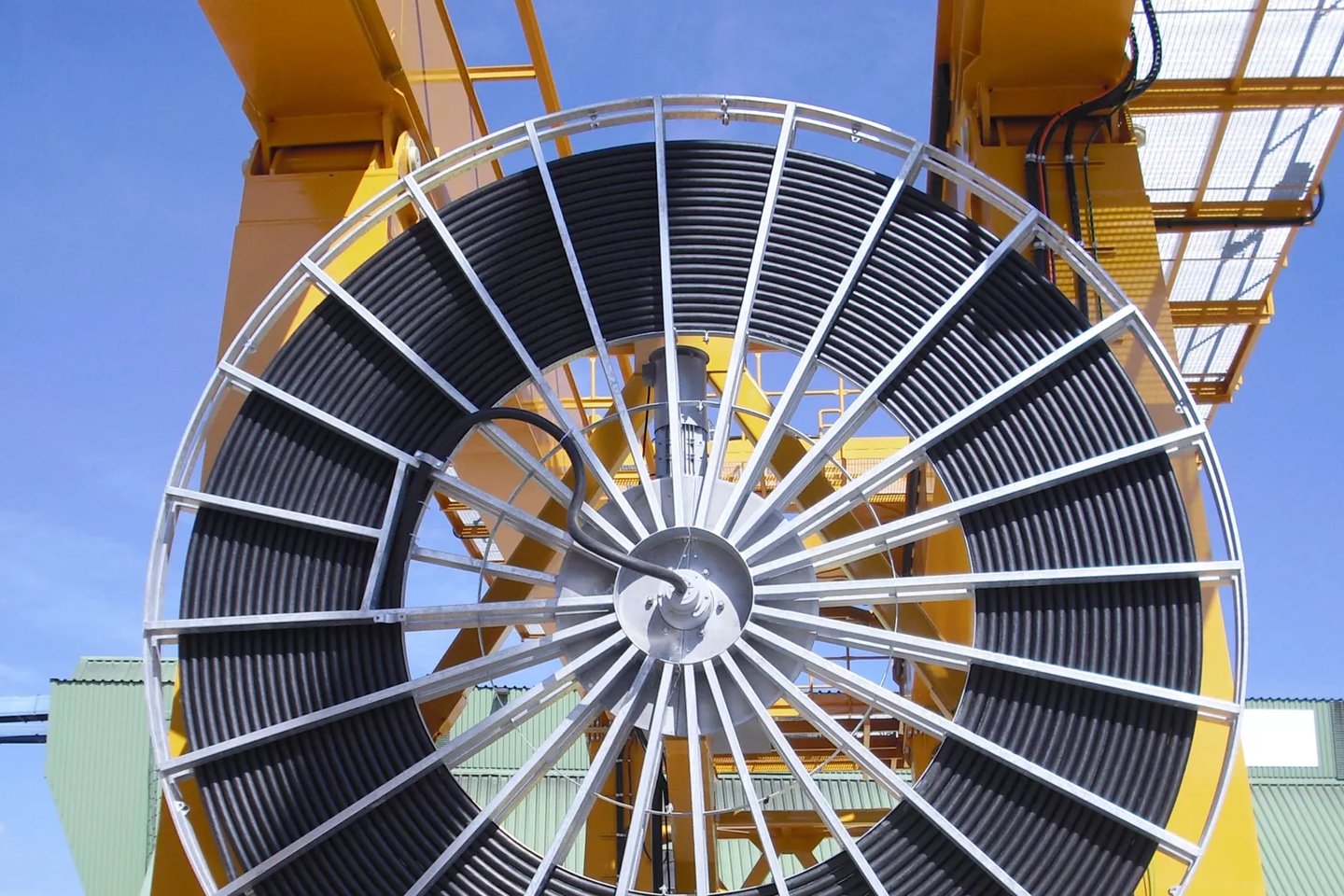

Кабель PROTOLON XPRT-LWL представляет собой среднего напряжения многофункциональный барабанный кабель с интегрированными оптоволоконными элементами. Он разработан для применения в контейнерных кранах, системах обработки материалов и тяжелой мобильной технике. Особенность данного кабеля — способность выдерживать высокие скорости перемещения, динамические растягивающие нагрузки, торсионные напряжения и постоянные изменения направления движения.

Ключевые технические характеристики

Электрические параметры

• Номинальное напряжение: 6/10 кВ (U₀/U)

• Испытательное напряжение: 17 кВ

• Максимальная температура проводника: 90°C (при нормальной эксплуатации), 250°C (при коротком замыкании)

Механические свойства

• Торсионное напряжение: ±25°/м

• Радиус изгиба:

  • Фиксированная установка: 6xD

  • Гибкая эксплуатация: 10xD

  • Изменения направления S-типа: 20xD

• Постоянная прочность на растяжение: Усиленная поддержка растягивающей нагрузки благодаря дополнительному структурному усилению

• Скорость перемещения: Без ограничений для стандартных козловых кранов; для скоростей более 240 м/мин рекомендуется консультация с производителем

Конструкция и материалы

Инженеры Feichun Cable разработали кабель с использованием передовых материалов, обеспечивающих надежную работу в экстремальных условиях:

• Проводники: Очень тонкие луженые медные жилы (класс FS) для повышенной гибкости и проводимости

• Изоляция жил: Резина EPR (PROTOLON HS, специальный состав > 3GI3)

• Полупроводящие слои:

  • Внутренний слой: Полупроводящий EPR

  • Внешний слой: Полупроводящий NBR с легким снятием

• Материалы оболочки:

  • Внутренняя оболочка: Полихлоропреновая (PCP) резина (PROTOFIRM, специальный "сэндвич" EPR/CR)

  • Внешняя оболочка: Полихлоропреновая (PCP) резина (PROTOFIRM, специальный состав > 5GM5)

• Усиление: Полиэстеровая оплетка для повышения механической прочности

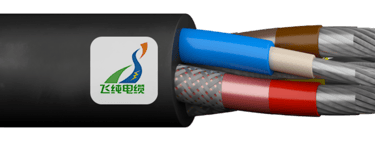

• Конструкция кабеля: Трехжильная компоновка с разделенными заземляющими проводниками и интегрированными оптоволоконными элементами, поддерживаемыми центральной несущей структурой

Характеристики оптоволоконных элементов

Серия кабелей PROTOLON XPRT-LWL включает многомодовые и одномодовые оптоволоконные возможности передачи данных:

• Типы волокон:

  • G62.5/125 мкм многомодовое градиентное

  • G50/125 мкм многомодовое градиентное

  • E9/125 мкм одномодовое градиентное

• Диаметр оболочки: 125 мкм

• Диаметр волокна: 250 мкм

• Уровни затухания:

  • 850 нм: <3.3 дБ/км (G62.5), <2.8 дБ/км (G50)

  • 1310 нм: <0.9 дБ/км (G62.5), <0.8 дБ/км (G50), <0.4 дБ/км (E9)

  • 1550 нм: <0.3 дБ/км (E9)

• Пропускная способность:

  • 850 нм: >400 МГц (G62.5, G50)

  • 1310 нм: >600 МГц (G62.5), >1200 МГц (G50)

Преимущества использования в портовой инфраструктуре и судостроении

Для портовых кранов и контейнерных терминалов

Современные контейнерные терминалы требуют высочайшей надежности оборудования и бесперебойной работы. Кабель PROTOLON XPRT-LWL предоставляет ряд существенных преимуществ:

1. Интеграция питания и данных: Одновременная передача электроэнергии и данных упрощает монтаж и снижает затраты на инфраструктуру.

2. Высокая скорость передвижения: Кабель поддерживает скорости перемещения крановых систем более 240 м/мин без потери качества передачи данных.

3. Устойчивость к механическим нагрузкам: Специальная конструкция с полиэстеровой оплеткой обеспечивает высокую устойчивость к повторяющимся изгибам и скручиваниям.

4. Защита от внешних факторов: Стойкость к морской воде, ультрафиолетовому излучению, озону и нефтепродуктам гарантирует долговечность в прибрежных условиях.

Для судостроительных верфей

Судостроительная промышленность предъявляет особые требования к кабельным системам из-за сложных условий эксплуатации:

1. Устойчивость к сварочным искрам: Внешняя оболочка обеспечивает защиту от высокотемпературного воздействия.

2. Поддержка автоматизированного оборудования: Интегрированное оптоволокно позволяет передавать данные для точного управления сварочными роботами и другим автоматизированным оборудованием.

3. Гибкость и маневренность: Кабель сохраняет работоспособность при частых изгибах и перемещениях, характерных для судостроительных операций.

4. Мониторинг в реальном времени: Оптоволоконные элементы обеспечивают непрерывный мониторинг состояния оборудования, что критически важно для соблюдения графиков строительства.

Соответствие международным стандартам

Как глобально признанный бренд, Feichun Cable гарантирует соответствие всех продуктов строгим международным нормам безопасности и эксплуатационным характеристикам:

• DIN VDE 0250-813 — Конструкция кабеля

• DIN EN 60228 / IEC 60228 / VDE 0295 — Требования к проводникам

• DIN VDE 0298-4 — Руководства по установке

• DIN EN 60811-404 / IEC 60811-404 — Устойчивость к изгибу, торсионному напряжению и роликовому изгибу

• ГОСТ-Р/К/Б — Сертификация пожарной безопасности Российской Федерации

• Огнестойкость: EN/IEC 60332-1-2

Практическое применение в промышленных условиях

Контейнерные терминалы

В крупных портах СНГ, таких как Санкт-Петербург, Новороссийск или Владивосток, кабели PROTOLON XPRT-LWL могут существенно повысить эффективность работы контейнерных кранов. Интегрированные оптоволоконные элементы обеспечивают непрерывную связь между системами управления и исполнительными механизмами, что особенно важно при автоматизации портовых операций.

Судостроительные верфи

На судостроительных предприятиях, где требуется одновременная передача электроэнергии и данных для сварочных роботов, систем позиционирования и другого оборудования, кабель PROTOLON XPRT-LWL предоставляет надежное решение, устойчивое к экстремальным производственным условиям.

Тяжелое промышленное оборудование

Для металлургических комбинатов, горнодобывающих предприятий и других объектов тяжелой промышленности кабель PROTOLON XPRT-LWL обеспечивает бесперебойное электроснабжение и передачу данных для мобильного оборудования в условиях повышенных механических нагрузок.

Техническая поддержка и обслуживание

Компания Feichun Cable предоставляет полную техническую поддержку для своих продуктов. Для обеспечения долговечности кабельных систем рекомендуется:

1. Регулярная проверка внешней оболочки на наличие повреждений

2. Мониторинг торсионного напряжения в барабанных системах

3. Проверка качества передачи данных по оптоволоконным линиям

Заключение

Кабель PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10кВ от компании Feichun Cable представляет собой современное решение для сложных промышленных применений. Сочетание мощной передачи электроэнергии с высокоскоростной передачей данных делает его идеальным выбором для портовой инфраструктуры, судостроительных верфей и тяжелого промышленного оборудования.

Использование таких передовых технологий позволяет предприятиям СНГ модернизировать свою инфраструктуру в соответствии с мировыми стандартами, повышая производительность и надежность работы критически важных систем.

Часто задаваемые вопросы

Какова максимальная скорость перемещения кабеля PROTOLON XPRT-LWL?

Кабель поддерживает неограниченные скорости для стандартных козловых кранов. Для скоростей выше 240 м/мин рекомендуется проконсультироваться с производителем.

Как кабель PROTOLON XPRT-LWL справляется с экстремальными погодными условиями?

Кабель устойчив к морской воде, УФ-излучению, озону и нефтепродуктам, что делает его идеальным для использования в прибрежных районах и на открытом воздухе.

Какие типы оптоволокна используются в кабеле PROTOLON XPRT-LWL?

Кабель может быть оснащен многомодовым (G62.5/125 мкм или G50/125 мкм) или одномодовым (E9/125 мкм) оптоволокном в зависимости от требований к дальности передачи данных и пропускной способности.

Какой радиус изгиба рекомендуется для кабеля PROTOLON XPRT-LWL?

Для фиксированной установки — 6xD, для гибкой эксплуатации — 10xD, для изменений направления S-типа — 20xD, где D — наружный диаметр кабеля.

Каким стандартам соответствует кабель PROTOLON XPRT-LWL?

Кабель соответствует множеству международных стандартов, включая DIN VDE 0250-813, DIN EN 60228, IEC 60228, VDE 0295, DIN VDE 0298-4, DIN EN 60811-404, IEC 60811-404, а также требованиям ГОСТ.

Источник информации: Технический каталог Feichun Cable PROTOLON XPRT-LWL (N)TSKCGEWOEU 6/10KV Medium Voltage Reeling Cable with Fibre-Optics.
